Inovatívne distribúcie chladu a tepla: Revolúcia v komforte a efektivite

V dnešnej dobe, keď sa mení klíma a rastú nároky na energetickú bilanciu budov, sa systémy distribúcie chladu a tepla stávajú kľúčovou súčasťou moderných obytných priestorov, domov a bytov. Už to nie je len nadštandard, ale bežná súčasť projektov novostavieb a rekonštrukcií. Zabezpečenie optimálnej vnútornej klímy má zásadný vplyv na našu pohodu, produktivitu a zdravotný stav, nakoľko človek strávi vo vnútornom prostredí až 90 % svojho času. Preto je dôležité pochopiť rôzne prístupy k distribúcii chladu a tepla a ich vplyv na naše životné prostredie a peňaženku.

Centrálne zásobovanie chladom: Efektivita a flexibilita

Jedným z najkomfortnejších spôsobov výroby a distribúcie chladu v komerčnej sfére je centrálne zásobovanie chladom. Tento systém spočíva vo využití jedného centrálneho zdroja na chladenie viacerých budov. Spoločnosť Alfa Laval zohráva v oblasti týchto chladiacich riešení významnú úlohu. Systémy centrálneho zásobovania teplom od Alfa Laval sú obľúbené a energeticky efektívne. Kľúčovým prvkom ich efektivity sú rozoberateľné doskové výmenníky tepla, ktoré ponúkajú veľké teplotné priblíženie. Toto umožňuje maximalizovať účinnosť prenosu tepla, čím sa minimalizujú energetické straty.

Výhodou týchto systémov je ich vysoká prevádzková flexibilita a nízke náklady. Každá budova má vlastnú reguláciu chladenia podľa svojich špecifických potrieb, čo zabezpečuje optimálny komfort pre jej užívateľov. Navyše, systémy sú tiché a bez vibrácií, čo prispieva k celkovému komfortu bývania či práce. Environmentálne aj ekonomické výhody centrálneho zásobovania chladom sú nezanedbateľné, keďže znižujú celkovú spotrebu energie a minimalizujú emisie.

Stropné chladenie: Prirodzený komfort sálaním

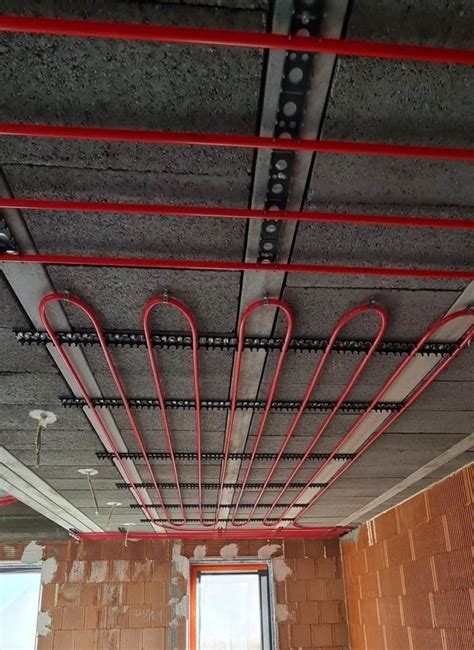

Stropné chladenie predstavuje inovatívny a zdraviu prospešný spôsob ochladzovania vnútorných priestorov. Chladná voda cirkulujúca v rúrkach umiestnených v strope - pod krycou vrstvou ako omietka, sadrokartón alebo kovový panel - ochladzuje celú plochu stropu. Chlad sa následne prirodzene šíri do miestnosti predovšetkým sálaním, čím sa dosahuje rovnomerný a pozvoľný pokles teploty bez nepríjemného prievanu. Tento spôsob chladenia je vnímaný ako oveľa príjemnejší a zdravší v porovnaní s tradičnými klimatizáciami, ktoré často spôsobujú prechladnutia či iné zdravotné problémy.

Princíp fungovania stropného chladenia je založený na fyzikálno-technickom odovzdávaní tepla. V rúrkach chladiacich polí alebo roštov prúdi chladiace médium - voda, ktorej vstupná teplota je nastavená tak, aby efektívne ochladzovala interiér. Teplotu vody riadi špecializovaná regulácia, zatiaľ čo interiérovú teplotu a vlhkosť vzduchu kontrolujú termostaty. Znižovaním alebo zvyšovaním teploty vody v systéme možno dosiahnuť požadovaný tepelný komfort.

Je dôležité poznamenať, že stropné chladenie je často označované ako vysokoteplotné chladenie. Na rozdiel od iných systémov, ktoré pracujú s teplotami okolo 0-10 °C, pri stropnom chladení sa voda ochladzuje v škále 16-19 °C. Tieto teploty sú nielen komfortné pre ľudí, ale zároveň sú zdraviu neškodné a nízkonákladové.

Existujú dva základné varianty stropného chladenia, ktoré sa líšia spôsobom inštalácie: suchý a mokrý. Napriek rozdielom v uchytení rúrok a materiáloch komponentov, ich základný princíp fungovania a skladba sú v podstate totožné.

Zdroje chladu: Pasívne a aktívne možnosti

Pre správne fungovanie akéhokoľvek systému stropného chladenia je nevyhnutný zdroj chladu. Tento zdroj dodáva vode prúdiacej v chladiacom rošte potrebnú vstupnú teplotu. Existujú dva hlavné typy zdrojov chladu:

• Pasívne zdroje: Medzi pasívne zdroje patria napríklad geotermálne zdroje (podzemná voda) v kombinácii s tepelnými čerpadlami a/alebo výmenníkmi tepla. Náklady na ich prevádzku sú minimálne, zvyčajne zahŕňajú len energiu potrebnú na chod obehového čerpadla.

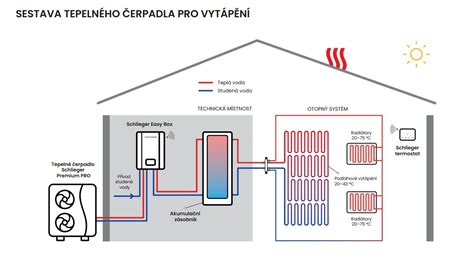

• Aktívne zdroje: Chiller, čiže reverzibilné tepelné čerpadlo vzduch-voda, je príkladom aktívneho zdroja chladu. Funguje na princípe "opačného vykurovania" - vzduch z externého prostredia sa neohrieva, ale chladí, aby mohol následne ochladzovať chladiace médium systému (vodu).

Nie každý zdroj chladu a spôsob jeho transformácie a distribúcie je vhodný pre každú stavbu. Neexistuje univerzálne "ideálne" riešenie. Každý projekt vyžaduje individuálny prístup špecialistu. Napríklad, pre bytové jednotky sa často preferuje chiller (tepelné čerpadlo vzduch-voda), zatiaľ čo pre rodinné domy je bežnejšie využitie podzemných vôd s tepelným čerpadlom. V prípadoch, keď geologické podmienky neumožňujú použitie podzemného tepelného čerpadla, môže byť chiller riešením aj pre rodinný dom.

Vetranie a jeho vplyv na kvalitu vnútorného prostredia

Okrem chladenia a vykurovania zohráva kľúčovú úlohu v komforte bývania aj vetranie. Podľa Svetovej zdravotníckej organizácie trávime vo vnútornom prostredí až 90 % času, preto kvalita vzduchu, vlhkosť a teplota majú priamy vplyv na naše zdravie a pohodu.

Najbežnejšími indikátormi kvality vzduchu sú:

• Vlhkosť: Optimálne rozmedzie je 35 až 60 %.
• Koncentrácia oxidu uhličitého (CO2): Udáva sa v jednotkách ppm (parts per million). Vo vnútorných priestoroch by nemala presiahnuť 1 200 ppm. V slabo vetraných priestoroch bežne presahuje 1 700 ppm, v spálňach v noci dokonca až 2 500 ppm.

Škodliviny v domácnostiach môžu vznikať rôznymi spôsobmi: pri dýchaní (CO2), varení, sprchovaní či sušení bielizne (vlhkosť H2O). Ďalšie zdroje zahŕňajú fajčenie, pálenie sviečok, kúrenie v krbe, uvoľňovanie formaldehydov (HCOH) z drevotriesok či izolačných hmôt, a tiež rôzne škodlivé organické látky (VOC) z nábytku, náterov a čistiacich prostriedkov. Nedostatočné vetranie sa prejavuje únavou, bolesťami hlavy, ospalosťou, podráždením očí a hrdla, zhoršeným spánkom, zápachom a v neposlednom rade aj plesňami pri vysokej vlhkosti.

Metódy vetrania: Od prirodzeného po riadené systémy

Existuje niekoľko spôsobov vetrania, každý s vlastnými výhodami a obmedzeniami:

• Prirodzené vetranie: Je najrozšírenejšie, no nie každý ho vie správne využívať. Zahŕňa otváranie okien, využitie vetracích šácht, komínov a strešných okien. V zimnom období je dôležité vetrať krátko, intenzívne a viackrát za deň, aby nedošlo k podchladeniu stien, čo môže viesť k tvorbe plesní. Dlhodobé vetranie "cez vetračku" alebo mikroventiláciou vedie k únikom tepla. V lete sa v horúčavách neodporúča celodenné vetranie, ktoré prehrieva interiér; odporúča sa vetrať v noci a skoro ráno.
• Riadené prirodzené vetranie: Komfortnejšie riešenie, ktoré využíva automatické otváranie okien pomocou servomotorického pohonu. Systém môže byť riadený snímačmi vlhkosti, teploty a CO2 a reaguje aj na zmeny počasia. Využíva komínový efekt a môže byť doplnený ventilátorom.
• Nútené podtlakové vetranie: Kombinuje prirodzený prívod vzduchu s núteným odvodom. Vyžaduje dostatočný prívod čerstvého vzduchu cez okná, dvere alebo štrbiny, inak dochádza k nasávaniu vzduchu z exteriéru cez netesnosti. Nevýhodou je neupravovaný prívodný vzduch a tepelné straty s odvádzaným vzduchom.
• Vetranie s rekuperáciou (centrálne nútené vetranie so spätným získavaním tepla): Tento systém dokáže zachytiť veľkú časť tepla, ktoré by sa inak stratilo bežným vetraním. Pri zariadeniach pre rodinné domy sa účinnosť rekuperácie pohybuje až do 90 %. Ideálne je pre vzduchotesné stavby s nízkymi tepelnými stratami.

Rekuperácia: Princíp a komponenty

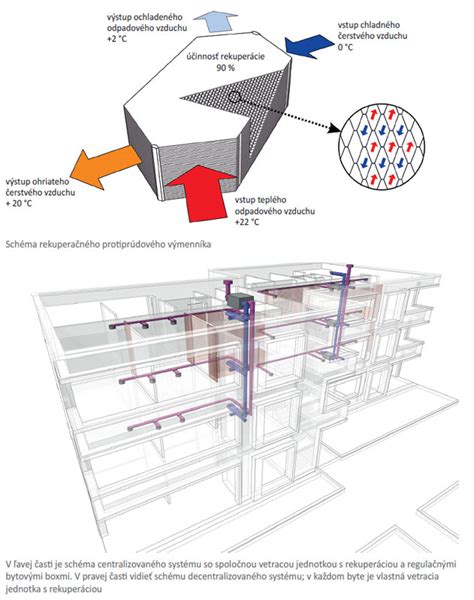

Vetranie s rekuperáciou funguje na princípe spätného získavania tepla z odvádzaného vzduchu. Znečistený vzduch je odsávaný do rekuperačnej jednotky, kde cez rekuperačný výmenník predohrieva čerstvý vzduch prúdiaci opačným smerom. Tieto dva prúdy vzduchu sa pritom vzájomne nepremiešavajú.

Kľúčové komponenty rekuperačného systému zahŕňajú:

• Rekuperačný výmenník: Odovzdáva energiu (teplo alebo chlad) z odvádzaného vzduchu privádzanému vzduchu. Pre udržanie vlhkosti možno použiť entalpický výmenník, ktorý umožňuje aj spätné získavanie vlhkosti. Výmenník je potrebné minimálne raz ročne čistiť.
• Obtoková klapka: Umožňuje obtok rekuperačného výmenníka, využíva sa napríklad pri nočnom letnom vetraní na ochladenie interiéru chladnejším vonkajším vzduchom.
• Riadiaca jednotka: Zabezpečuje ovládanie systémov cez nástenný ovládač, mobilnú aplikáciu alebo počítač. Môže prijímať vstupy zo snímačov vlhkosti, CO2, či vypínačov osvetlenia.
• Protimrazová ochrana: Chráni výmenník v chladných oblastiach, zabezpečuje ju elektrické teleso alebo regulácia výkonu ventilátorov.
• Výmenník tepla: Môže slúžiť na predohrev alebo predchladenie vzduchu, čím prispieva k stabilnejšej teplote v interiéri a funguje aj ako protimrazová ochrana.
• Potrubný systém: Prívodné a odvodné potrubia musia byť dôkladne izolované, rovnako ako potrubný systém v nevykurovanom podkroví. Používajú sa pozinkované (spiro) alebo plastové (PE, PVC, EPE) potrubia rôznych prierezov.
• Rozdeľovacie a pripojovacie boxy: Používajú sa pri plastových rozvodoch na distribúciu vzduchu do jednotlivých miestností.
• Koncové prvky: Mriežky alebo protidažďové žalúzie na prívod vzduchu z exteriéru, výfukové kusy pre odvod vzduchu.
• Tlmiče: Osádzajú sa na zníženie hluku.
• Filtre: Prívodný a odvodný filter zachytávajú prachové častice (PM) a hmyz. Dostupné sú rôzne triedy filtrov (napr. ISO Coarse 60 % (G4), ISO ePM10 50 % (M5)). Možné je použiť aj uhlíkové filtre na odstránenie pachov. Filtre je vhodné kontrolovať minimálne raz za tri mesiace.

Lokálna rekuperácia

V prípadoch, keď nie je možné budovať centrálne potrubné rozvody, existujú alternatívy:

• Rekuperačné jednotky zabudované v okne alebo stene: Kompaktné jednotky, vhodné pre menšie priestory, no s nižšou intenzitou výmeny vzduchu.
• Lokálna rekuperácia s priebežnou prevádzkou: Určená pre jednu miestnosť, zabezpečuje prívod aj odvod vzduchu. Možno ju prepojiť s vedľajšou miestnosťou, no pri väčších vzdialenostiach sa zvyšuje hlučnosť.
• Lokálna rekuperácia so striedavou prevádzkou: Jednotky osadené v obvodovej stene, kde sa striedavo mení smer prúdenia vzduchu. Schopnosť plnohodnotného vetrania je obmedzená.

Niektorí výrobcovia ponúkajú kompaktné zostavy, ktoré integrujú rekuperačné systémy s tepelnými čerpadlami. Tieto systémy dokážu zabezpečiť vetranie, ohrev vody, vykurovanie a v lete aj chladenie s minimálnym priestorovým nárokom. Využitím tepelného čerpadla je možné ešte efektívnejšie využiť teplo z odvádzaného vzduchu na vykurovanie alebo ohrev vody.

Legislatívne požiadavky a individuálny prístup

Od roku 2020 je možné povoliť novostavbu rodinného domu len v energetickej triede A0. Tieto prísne požiadavky na energetickú hospodárnosť sa dajú dosiahnuť aj s prirodzeným vetraním pri vhodnom návrhu stavby, no vzduchotesné budovy vyžadujú náročnejšie riešenia.

Pri výbere vhodného systému distribúcie tepla a chladu je nevyhnutné nechať si vypracovať projekt vetrania odborníkmi. Dôležitými faktormi pri návrhu sú veľkosť priestorov, počet osôb v domácnosti, členitosť a dispozičné riešenie miestností. Pri porovnávaní systémov sa odporúča pýtať na nezávislé certifikáty a overiť si, čo všetko je zahrnuté v základnej cene.

Spoločnosti a projekty v oblasti distribúcie tepla a chladu

Na slovenskom trhu pôsobí viacero spoločností, ktoré sa venujú riešeniam v oblasti vykurovania, klimatizácie a chladenia.

• GreMi KLIMA: Jeden z najväčších realizátorov v Čechách a na Slovensku, zameraný na vykurovanie, klimatizáciu a chladenie. Ponúka pokrokové riešenia ako napríklad stropné chladenie a vykurovanie DELGADO, ktoré kombinuje hliníkové moduly s polybuténovými rúrkami pre vysoký výkon. Spojenie s tepelným čerpadlom vzduch-voda zaisťuje energetickú nezávislosť a možnosť čerpania dotácií.
• STEFE Martin, a. s.: Dodávateľ tepla v meste Martin, ktorý sa zameriava na obnovu vykurovacích systémov, energetické opatrenia a znižovanie energetickej náročnosti budov.
• Trnavský projekt „Na Kopánke“: Prvý developerský projekt v Trnave, ktorý využíva jedinečný systém stropného chladenia a vykurovania bytov s plynovým tepelným čerpadlom. Tento systém získava energiu z okolia, čím znižuje náklady na energie a patrí k obnoviteľným zdrojom.

Stropné „vykuro-chladenie“ DELGADO

Systém DELGADO je postavený na spojení najefektívnejšieho zdroja tepla a chladu - tepelného čerpadla vzduch-voda - s najvýkonnejším systémom stropného chladenia/vykurovania na trhu. Systém hliníkových modulov s polybuténovými 5-vrstvovými rúrkami a hliníkovými fóliami zaisťuje rovnomerné roznášanie tepla alebo chladu. Inštalácia je možná pri znížení svetlej výšky o cca 8 cm a je vhodná pre novostavby aj rekonštrukcie. V bytových domoch tento systém zabezpečuje nezávislosť od centrálneho vykurovania.

Projekt „Na Kopánke“: Budúcnosť bývania

V bytovom rezidenčnom dome „Na Kopánke“ v Trnave bude implementovaný systém stropného chladenia a vykurovania s využitím plynového tepelného čerpadla. Tento systém umožňuje získať časť energie z okolia, čím sa znižujú výsledné poplatky za energie. Plynové tepelné čerpadlo (umiestnené na streche) získava teplo alebo chlad z okolia a premieňa ich na energiu na ochladzovanie alebo vykurovanie priestoru. Tento jeden systém na oba účely šetrí energiu a náklady a zároveň patrí k obnoviteľným zdrojom.

Stropné chladenie funguje na princípe sálania, kde chlad pohlcuje teplo v byte. Ochladená konštrukcia udržuje zvolenú teplotu, ktorú neustále kontroluje inteligentný riadiaci systém. Tento systém sa po niekoľkých dňoch naučí návykom majiteľov a vie reagovať automaticky, napríklad spustením chladenia/vykurovania pred príchodom obyvateľov. Zariadenie dokáže schladiť alebo otepliť priestor za 25-40 minút. Medzi hlavné benefity patrí zdravie (nefúka studený vzduch, minimalizuje sa vírenie prachu a roztočov) a energetická úspora (plynové tepelné čerpadlo využíva až 30 % tepla a chladu z okolia, čo prináša 20-30 % úsporu energie). V dlhodobom horizonte ide o ekonomickejšie a ekologickejšie riešenie.

Regulácia nákladov na teplo a teplú vodu

Ceny tepla zo systémov centrálneho zásobovania teplom (CZT) zostali zmrazené, no spôsob rozpočítavania nákladov medzi vlastníkov bytov sa mení. Vyhláška MH SR č. 503/2022 Z.z. priniesla zmeny v rozpočítavaní nákladov za rok 2023, ktoré sa odrazili vo vyúčtovaniach na jar 2024. Nová novela vyhlášky z októbra 2024 ďalej mierne zväčšuje rozdiel medzi nákladmi bytov a kladie väčší dôraz na spotrebnú zložku. Domácnosti musia dostať ročné vyúčtovanie najneskôr do 31. mája nasledujúceho roka.

Pochopenie rôznych systémov distribúcie chladu a tepla, ich výhod a nevýhod, ako aj legislatívnych požiadaviek, je kľúčové pre vytvorenie komfortného, zdravého a energeticky efektívneho bývania. Individuálny prístup a odborný návrh sú nevyhnutné pre dosiahnutie optimálnych výsledkov.
