Strecha domu je často označovaná ako jeho "piata fasáda", a to celkom oprávnene. Jej tvar, sklon, konštrukčné riešenie a krytina totiž značne ovplyvňujú nielen celkový vzhľad, ale aj tepelno-technické vlastnosti rodinného domu. Sklon strechy je jedným z najdôležitejších faktorov, ktorý ovplyvňuje nielen vzhľad a funkčnosť strechy, ale aj výber vhodnej strešnej krytiny a veľa ďalších vecí týkajúcich sa jej plánovania. Preto je nevyhnutné rozumieť jeho výpočtu a tomu, prečo pri projektovaní alebo rekonštrukcii strechy zohráva tak kľúčovú úlohu.
Čo je to sklon strechy a ako sa udáva?
Sklon strechy je uhol, ktorý strecha zviera s horizontálnou rovinou. Vyjadruje sa buď v percentách (%) alebo v stupňoch (°). Tento parameter určuje, aký strmý alebo mierny je povrch strechy. V praxi sa častejšie využívajú hodnoty v stupňoch, preto je nevyhnutné vedieť previesť percentuálne hodnoty na stupne.
Vplyv sklonu strechy na výber krytiny a funkčnosť

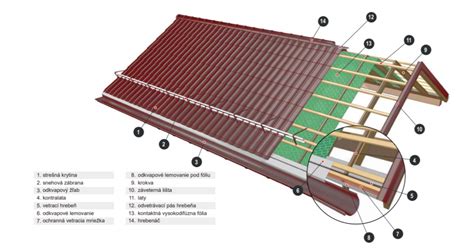

Nie každá strešná krytina je vhodná pre akýkoľvek sklon strechy. Preto je pri výbere strešnej krytiny nevyhnutné plánovať strechu ako celok a zvoliť takú krytinu, ktorá umožní pokrytie všetkých častí strechy. Bezpečný sklon strechy je uhol strechy, od ktorého je možné použiť konkrétnu strešnú krytinu bez potreby dodatočných ochranných opatrení. V závislosti od konkrétnych podmienok a použitých technológií sa môžu niektoré krytiny použiť aj na strechách s menším sklonom. Vždy sa odporúča dodržiavať pokyny a odporúčania výrobcu, aby sa zaistila správna funkčnosť a dlhá životnosť strešnej krytiny.
Strmosť strechy priamo ovplyvňuje, ako efektívne bude odvádzať dažďovú vodu a sneh. Pri strmých strechách sa voda a sneh prirodzene zosúvajú, preto si vyžadujú inštaláciu snehových zábran. Naopak, strechy s miernym spádom sú menej náchylné na poškodenie vetrom v porovnaní s veľmi strmými. Uhol strechy ovplyvňuje aj celkový vzhľad domu a možnosti využitia podkrovného priestoru.
Bungalov a jeho špecifiká pre strechu
V súčasnej dobe sa pri výstavbe rodinných domov veľmi často uplatňuje princíp bungalovu, teda prízemných domov so strechou s nižším sklonom. Najčastejšie ide o objekty s centrálnym obývacím priestorom, na ktorý nadväzujú spálne, jedáleň a kúpeľňa, prípadne veranda. Aj keď sa oproti pôvodným, výhradne dreveným stavbám, využívaným v USA a Kanade, v našich podmienkach uplatňujú murované stavby, stále je potrebné ich konštrukcie považovať za ľahké, vzhľadom na riešenie strechy. Prízemné domčeky s masívnym stropom sú u nás v súčasnej dobe veľkou výnimkou, aj keď vytvárajú lepšie podmienky pre riešenie prehrievania interiéru v letnom období. Z konštrukčného hľadiska je teda pre slovenské bungalovy charakteristická predovšetkým ľahká strecha s nízkym sklonom, v drvivej väčšine prípadov s nosnou konštrukciou z fošňových priehradových väzníkov.
Výzvy pri nízkom sklone strechy bungalovu
Škridlová krytina na nízkom sklone bude určite vyžadovať tesnejšiu poistnú hydroizolačnú vrstvu (PHV). Predovšetkým na bungalove si teda nevystačíme s doteraz často používaným riešením, kedy sa v prvej etape kladie ľahká fólia priamo na krokvy nad voľným priestorom. Fólia sa následne prevesí vplyvom vlastnej hmotnosti a poveternostných podmienok. Rozumné riešenie poistnej hydroizolačnej vrstvy vyžaduje použiť ako podklad doskové debnenie. Spoľahlivé riešenie PHV nie je jediným prínosom debnenia v streche bungalovu. Drevené debnenie sa spolupodieľa na zavetrovaní subtílnej väzníkovej konštrukcie, možno ho tiež považovať za bezpečnostný prvok proti vniknutiu do objektu skladbou strechy.
Návrh strešnej konštrukcie bungalovu sa tiež musí vyrovnať s vlhkostným režimom v podstrešnom priestore. Ak je tento priestor tradičnou povalou, spodný plášť je najčastejšie tvorený zatepleným stropom a obsahuje hydroakumulačnú vrstvu. Priestor povaly je zvyčajne dobre prístupný pre pravidelnú kontrolu stavu krovu a pre prípadné úpravy režimu vetrania. V prípade bungalovu je strešná dutina umiestnená nad ľahkým podhľadom, parozábranou a tepelnou izoláciou a zhora je ohraničená poistnou hydroizolačnou vrstvou alebo jej podkladovou konštrukciou. Zvyčajne jedinou vzduchotesniacou vrstvou medzi interiérom a strešnou dutinou je ľahká, v spojoch zlepovaná fólia, ktorá zároveň plní parotesniacu funkciu. Je teda veľmi pravdepodobné, že do strešnej dutiny bungalovu bude prenikať viac vlhkosti difúziou alebo prúdením interiérového vzduchu netesnosťami v spojoch fólie a jej napojením na nadväzujúce konštrukcie. Vetranie strešnej dutiny sa musí s touto vlhkosťou dobre vyrovnať, aby nebola ohrozená trvanlivosť nosnej drevenej konštrukcie alebo PHV.
Prípadová štúdia: Nízkosklonová strecha na bungalove
Inšpiráciou pre vývoj skladby strechy pre bungalov bola jedna vybraná stavba. Preferenciou investora bolo použitie maloformátovej skladanej pálenej strešnej krytiny. Vzhľadom na sklon väzníkovej konštrukcie (25°) a vzhľadové preferencie krytiny, bola zvolená krytina s charakteristickým, tzv. bezpečným sklonom strechy 22°.
V nadväznosti na skúsenosti zo stavieb bol ako podklad pre PHV navrhnutý drevený záklop na väzníkovej konštrukcii. Tuhý podklad je dôležitým predpokladom pre tesné prevedenie spojov PHV. Veľký dôraz bol venovaný vyhotoveniu obvodového presahu strechy s vetracou medzerou z dôvodu, aby sa vylúčilo upchatie medzery tepelnou izoláciou.
Spodný plášť strechy zavesený na väzníkoch pod strešnou dutinou bol inšpirovaný skladbou strechy, kde sú zdola na krokvách aplikované tuhé dosky a ďalšie vrstvy skladby sú kotvené cez tepelnú izoláciu do krokiev. Šírka krokiev je zvyčajne podstatne väčšia ako šírka dolnej pásnice väzníkov. Kotvenie ďalších vrstiev skladby cez tepelnoizolačné dosky do tohto subtílneho prvku nie je možné. Riešením je zdola na väzníky priskrutkovať kolmý rošt z drevených hranolov dostatočných rozmerov, ku ktorému už je možné nasledujúce vrstvy skladby kotviť.

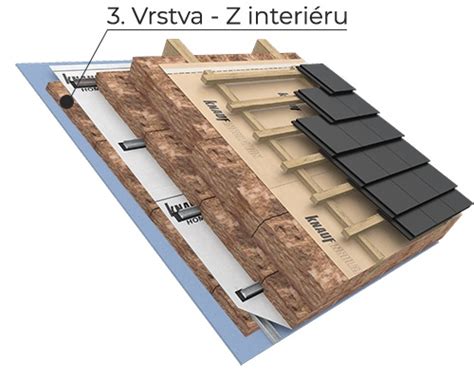

Jednotlivé kroky montáže mäkkej tepelnej izolácie medzi väzníky, rošt s vložením minerálnej tepelnej izolácie, tuhých dosiek a parotesniacej fólie sú dôležitým procesom. Rošt pre sadrokartónový podhľad a vedenie káblov pod parozábranou sú tiež dôležitými prvkami.
Cena tepelnej izolácie na báze PIR je približne 15 Eur/m². V porovnaní s bežnými typmi používaných tepelných izolácii (EPS alebo minerálna vata) je cena podstatne vyššia. Jednou z výhod PIR dosiek je nízka hodnota súčiniteľa tepelnej vodivosti. Nižšia hrúbka skladby konštrukcie v tomto prípade umožnila znížiť objekt o 1 rad muriva pri dodržaní minimálnej požadovanej svetlej výške. Predovšetkým pri dobre zateplených objektoch často vedie použitie PIR dosiek k zníženiu konštrukčnej výšky objektu.
Pozrime sa na finančnú analýzu prezentovaného bungalovu. Zastavaná plocha domu je cca 190 m², obvod cca 58 m. V prípade, že by sme boli nútení vymurovať 1 rad muriva navyše, náklady na obvodové murivo by vrátane jeho povrchovej úpravy dosiahli sumu cca 1400 Eur. Ak k tejto cene pripočítame cenu bežnej izolácie do podhľadu, ktorú by sme potrebovali pre dosiahnutie rovnakých tepelnoizolačných vlastností, tak sa v súčte dostaneme na sumu cca 2100 Eur.
Alternatívne riešenia striech bungalovov
Jedným z najčastejšie realizovaných spôsobov je variant so zateplením minerálnou vatou v úrovni spodnej pásnice väzníka, pod pásnicou, s parozábranou ľahkého typu a s opláštením SDK doskami na jednoduchom SDK rošte. Parozábrana sa v tomto prípade nachádza priamo pod sadrokartónom a je perforovaná množstvom kotviacich prvkov SDK dosiek, elektroinštalačnými káblami vedenými nad parozábranou. Perforáciu parozábrany považujeme za veľkú nevýhodu tohto spôsobu. O niečo lepšie riešenie je použitie dvojitého SDK roštu.
Ďalšiu používanú skladbu tvoria OSB dosky kotvené do dolnej pásnice väzníkov, tepelná izolácia umiestnená nad doskami a opláštenie SDK doskami na jednoduchom systémovom rošte. Funkciu parotesniacej a vzduchotesniacej vrstvy tu plní OSB doska s prelepenými spojmi, prípadne tiež ľahká fólia, ktorá je na OSB doske pripevnená a zlepená. Pri správnej voľbe OSB dosky a vhodných lepiacich pások/tmelov a s kvalitným riešením detailov je možné toto riešenie považovať za spoľahlivé. Ako tepelná izolácia sa v tomto prípade často používa fúkaná tepelná izolácia.
Problémom prezentovaného riešenia je geometria okraja strechy a s ňou súvisiace vetranie. Pri súčasných trendoch nízkeho sklonu strechy a požiadavkách na hrúbku tepelnej izolácie môže byť problém s priechodnosťou vetracej medzery v odkvapovej časti strechy. Pre funkčné vetranie v závislosti od veľkosti presahu strechu a sklonu strešných rovín, sa maximálna hrúbka tepelnej izolácie obmedzuje.
Výber hydroizolačnej konštrukcie a krytiny
Pri voľbe hydroizolačnej konštrukcie sme sa vzhľadom k často používaným nižším sklonom priklonili k veľkoformátovej skladanej strešnej krytine. Vhodná je napr. plechová strešná krytina na dvojitú stojatú drážku alebo plechová krytina imitujúca vzhľad klasických strešných škridiel. Pri voľbe krytiny z plechových zvitkov je nutné nezabudnúť na separáciu samotného plechu a podkladnej konštrukcie. Ideálne je použitie fólie s nakašírovanou štruktúrovanou rohožou. Pre podklad hladkej drážkovej plechovej krytiny preferujeme doskové debnenie. Predsa len sa v obdobiach, kedy vetranie nie je dostatočne účinné, lepšie vyrovná s vyššou vzdušnou vlhkosťou a lepšie spolu so štruktúrovanou rohožou odvádza vodu zachytenú medzi debnením a plechovou krytinou ako OSB dosky.
Čo sa stane s krytinou z titanzinkového plechu, položenou priamo na OSB doskách, je zrejmé z ilustrácií. Usporiadanie materiálov tepelnoizolačnej vrstvy je navrhnuté tak, aby tepelná izolácia nebránila vetraniu pri obvodovej stene. Zhora je tepelná izolácia chránená fóliou, ktorá bráni ochladzovaniu minerálnej tepelnej izolácie vplyvom prúdenia vzduchu a chráni izoláciu pred usadzovaním prachu a nečistôt. V prípade, že má byť v podstrešnom priestore vytvorený skladovací priestor, je potrebné pre podlahu priestoru použiť doskové debnenie s medzerami. Naopak nevhodné je riešenie s použitím plošného difúzne uzavretého materiálu.
V systémovej skladbe je kolmo na väzníkovú konštrukciu umiestnený drevený rošt, ktorý umožňuje vloženie ďalšej vrstvy tepelnej izolácie. Slúži aj na kotvenie nadväzujúcich vrstiev. Nasledujúce tepelnoizolačné dosky sú veľmi tuhé a zabezpečujú perfektný podklad pre vyhotovenie parotesniacej a vzduchotesniacej vrstvy z ľahkej fólie. Spoje fólie sú zlepené a k podkladu pritlačené hranolmi. V miestach kotvenia hranolov je fólia navyše utesnená systémovou butylkaučukovou páskou, čo je ďalším predpokladom pre vytvorenie trvale tesnej vrstvy. SDK rošt je ukotvený už len do hranolov a elektroinštalačné káble sú vedené pod ľahkou fóliou. Tá je iba minimálne perforovaná. Popísaná systémová skladba je tiež vhodná pre domy s veľmi nízkou spotrebou energie.
Výber krytiny a jej vplyv na cenu a životnosť
Pri výstavbe nového domu či rekonštrukcii starého je výber krytiny pre stavebníka dôležitým momentom, pretože krytina bude plniť nielen funkčné, ale aj estetické hľadisko. Samozrejme, pri výbere krytiny zohráva veľmi dôležitú úlohu aj jej cena. Správne navrhnúť skladbu podľa sklonu strechy a ostatných faktorov vrátane vašich predstáv je úlohou projektanta.
Ploché strechy musia byť vodotesné. Túto funkciu zabezpečuje hydroizolačná vrstva. Povlaková krytina môže byť lepená alebo mechanicky kotvená, prípadne sa upevňuje kombináciou týchto dvoch možností. Druh kotiev a ich množstvo musí určiť odborník na základe vlastností podkladu, druhu krytiny, výšky strechy a prevládajúcich poveternostných podmienok v oblasti. V prípade, že finálna úprava krytiny plochej strechy bude tvorená tzv. ťažkou ochranou krytiny, môže byť povlaková krytina voľne položená. Povlakové krytiny z asfaltových pásov sa dnes realizujú takmer výlučne z modifikovaných asfaltových zmesí nanesených na nosnej vrstve z netkanej textílie alebo zo sklolaminátu. Alternatívou asfaltových pásov sú fóliové hydroizolácie. Výber hydroizolácie na ploché strechy nezáleží na sklone. Asfaltové pásy majú tú výhodu, že sa dajú zaplátať, to znamená, že ak vznikne na asfaltovom páse porucha, nový pás sa dá bez problémov nataviť na starý. Fóliové izolácie túto výhodu po niekoľkých rokoch od realizácie strácajú. Nedá sa jednoznačne povedať, ktorý typ krytiny je lepší.
Sklon strechy je spolu s lokalitou a množstvom zrážok jedným zo základných parametrov, ktorý ovplyvňuje výber krytiny. Ak si chcete vybrať krytinu na svoj nový dom, s výberom druhu a materiálu treba počítať už pri navrhovaní domu. Zmeniť druh krytiny, keď už je strecha s určitým sklonom postavená, nemusí byť možné z hľadiska funkčnosti vodotesnosti strechy. V zásade platí, že na strechy s menším sklonom sú vhodné veľkoformátové krytiny, napríklad fólie a plechové krytiny vo forme pásov. Ak by ste chceli použiť maloformátovú krytinu na menší sklon, budete musieť pristúpiť zrejme k realizácii vodotesného podstrešia, ktoré na seba prevezme hydroizolačnú funkciu.
Na Slovensku stanovuje bezpečné sklony skladaných krytín norma STN 73 1901. Najuniverzálnejšie použitie majú krytiny z asfaltových pásov. Používajú sa ako na ploché, tak aj na šikmé strechy. Lepenková krytina sa teda môže použiť na hocijaký sklon strechy. Ukladajú sa na plné debnenie. Je to krytina vhodná na šikmé aj strmé strechy, teda od sklonu 10° do 85°. Norma uvádza bezpečný sklon od 18°. Ak je sklon menší, musia sa natavovať na poistný asfaltový pás. Asfaltový šindeľ má veľký difúzny odpor, preto treba pod debnením vytvoriť odvetranú vzduchovú vrstvu. Patrí medzi ľahké krytiny.
Je veľa druhov plechových krytín. Plechové krytiny imitujúce škridly sú oproti keramickým krytinám lacnejšie, ale majú nižšiu životnosť. Vhodné sú pri rekonštrukciách, kde môžu odľahčiť pôvodnú nosnú konštrukciu, pretože sú ľahšie než keramické krytiny. Vyrábajú sa väčšinou z oceľového plechu s povrchovou úpravou. K podkladu sa kotvia skrutkovaním cez plochu krytiny špeciálnymi skrutkami s tesnením. Práve tento spôsob upevňovania krytiny je v odborných kruhoch spochybňovaný. Aj preto sa v poslednom období udomácňujú na trhu krytiny so skrytým systémom kotvenia, ktoré sú trvácnejšie. Plechové krytiny sa vyrábajú aj z hliníka, titánzinku alebo medi. Tieto majú dlhú životnosť, ale sú aj drahé.
Táto krytina nahradila krytinu s obsahom azbestu. Maloplošná sa používa od sklonu strechy 25°, veľkoplošné tabule od sklonu 15°. Patrí medzi ťažké krytiny. Klasická bobrovka sa môže použiť od sklonu strechy 30°. Podľa normy je možné použiť krytinu z pálených škridiel so spojitou vodnou drážkou od sklonu 22°, avšak výrobcovia v súčasnosti vyrábajú krytiny, ktoré je možné použiť v kombinácii s plným debnením a poistnou hydroizoláciou od sklonu 12°. Taktiež patrí medzi ťažké krytiny. Podobné ako pri keramickej krytine sú aj bezpečné sklony betónových krytín. Bobrovka z betónových škridiel sa používa od sklonu 30°, krytina z drážkových profilovaných betónových škridiel od sklonu 22°. Betónové škridly je možné použiť aj pri nižších sklonoch pri ukladaní na debnenie a s pozliepanou poistnou hydroizoláciou a podlepenými kontralatami. Trh ponúka množstvo farieb a povrchových úprav, ktoré uspokoja aj najnáročnejšieho zákazníka. Životnosť je podobná ako pri keramickej krytine.
Bridlicová krytina má mimoriadne dlhú životnosť, ale jej cena je vysoká. Remeselne zvládnutá strecha z bridlice je však šperkom medzi strechami. Plastová krytina sa u nás zatiaľ príliš nepoužíva. Plastová krytina imituje keramickú škridlu, drevený šindeľ alebo vláknocementovú krytinu. Životnosť výrobcovia udávajú vysokú - tomu zodpovedá aj vyššia cena, hoci oproti keramickým krytinám je o niečo nižšia. Krytina z drevených šindľov bola kedysi najpoužívanejšou krytinou na ľudových stavbách. Podľa normy sa používa od sklonu 35°. Vzhľadom na jej príspevok k ochrane životného prostredia zaznamenáva v poslednom období - hlavne na vidieku - renesanciu.
V dnešnej dobe je výber materiálov krytín veľmi široký. Výber krytiny okrem sklonu strechy a ostatných faktorov, ktoré musí zohľadniť projektant, ovplyvňuje aj estetické hľadisko, kvalita, respektíve životnosť a s tým súvisiaca cena. Pri plochých strechách máte v podstate na výber krytinu z asfaltovaných pásov alebo krytinu fóliovú. Pri väčšom sklone strechy je výber krytín široký.
Výpočet sklonu strechy
Vypočítať si sklon strechy v stupňoch nie je úplne jednoduchou záležitosťou, no ak vás od školy neopustil priaznivý vzťah k matematike, určite to zvládnete. Prvým krokom bude meranie, pretože potrebujete poznať dva dôležité údaje - výšku strechy a pôdorysnú vzdialenosť medzi hrebeňom a odkvapom. Predstavte si, že máte strechu domu, kde výška od základne po hrebeň strechy je 300 cm (3 metre) a pôdorysná vzdialenosť od hrebeňa po odkvap je 500 cm (5 metrov). Na základe tohto výpočtu zistíte sklon strechy v percentách: (výška / vzdialenosť) * 100 = (300 cm / 500 cm) * 100 = 60 %. Keďže ale skôr budete potrebovať vyjadrenie v stupňoch, bude nevyhnutné trochu oprášiť vedomosti zo stredoškolskej matematiky a využiť goniometrickú funkciu tangens - teda pomer dĺžky protiľahlej odvesny (výška) a dĺžky priľahlej odvesny (vzdialenosť) pravouhlého trojuholníka. V tomto prípade budú obe hodnoty v rovnakých jednotkách (napr. centimetroch): tan(uhol) = výška / vzdialenosť. Uhol = arctan(výška / vzdialenosť). Uhol = arctan(300/500) = arctan(0.6) ≈ 30.96°.
Bezpečný a minimálny sklon strechy
V súvislosti s výberom krytiny a sklonom strechy sa môžete stretnúť s výrazmi ako „bezpečný sklon strechy“ a „minimálny sklon strechy“. Z toho, čo sme už v súvislosti so sklonom strechy spomenuli je zrejmé, že nie každá krytina sa hodí na akýkoľvek sklon. Pri výbere je vždy potrebné brať do úvahy výrobcom udávaný minimálny sklon strechy. Pri trapézových plechoch je ich odporúčaný sklon je od 8°. V prípade sklonu strechy od približne 12° a viac je možné použiť väčšinu profilovaných plechových krytín. Mimochodom, práve pálená škridla si obvykle vyžaduje sklon minimálne od 15°, pričom vo všeobecnosti sa odporúča aspoň 22° - 25°, aby sa eliminovalo riziko zatekania. Presné hodnoty minimálnych a odporúčaných sklonov vždy odporúčame zistiť od konkrétneho výrobcu krytiny.
Pri navrhovaní a realizácii strechy je dôležité nielen správne zvoliť sklon, ale aj zabezpečiť účinný odvod vody, aby sa zabránilo zatekaniu a poškodeniu strešnej konštrukcie. Riešenie odvodu vody sa týka nielen spádovania strechy, ale aj použitia kvalitných tesniacich prvkov, ktoré zabezpečia vodotesnosť spojov, najmä pri nízkych sklonoch alebo kritických miestach, ako sú spoje plechov či prestupy cez strešný plášť. Expanzná páska pre falcovanú krytinu sa používa na trvalé utesnenie stojatého falcu pri nízkych sklonoch striech, aby sa dosiahol vodotesný spoj, a je vhodná aj pre preklady trapézových plechov pri nízkych spádoch. Samolepiaca tesniaca páska z hliníkovej fólie spevnenej polyesterovým filmom s vrstvou na báze bitumenu, slúži na vytváranie vodotesných spojov pri prestupoch cez strešnú krytinu, utesňovanie trhlín a špár či prelepenie netesných spojov.
