Vákuové pumpy sú neoddeliteľnou súčasťou mnohých priemyselných, výskumných a medicínskych aplikácií. Ich hlavnou funkciou je vytváranie a udržiavanie vákuového prostredia odstránením molekúl plynu z uzavretého priestoru. Pochopenie tlaku, ktorý vákuová pumpa dokáže dosiahnuť a udržať, je kľúčové pre jej správny výber a efektívne využitie. Tento článok sa ponorí do hĺbky do problematiky tlaku vo vákuových pumpách, od základných pojmov až po praktické aspekty ich výberu a prevádzky.
Základné princípy a definície
Vákuum, vo svojej podstate, označuje stav plynu s tlakom nižším ako je štandardný atmosférický tlak (101325 Pa alebo 1 atm). Čím nižší je tlak v danom priestore, tým redší je plyn a tým vyšší je stupeň vákua.
- Vákuum: Stav, kedy je tlak plynu v uzavretom priestore nižší ako 101325 Pa.
- Stupeň vákua (Absolútny tlak): Meria riedkosť plynu, zvyčajne v Pascaloch (Pa) alebo Torr. Nižšia hodnota tlaku znamená redší plyn. Často sa označuje ako "ultimátne vákuum" alebo "konečný tlak". Predstavuje najnižší tlak, ktorý je pumpa schopná dosiahnuť po dlhodobej prevádzke, keď už nedochádza k ďalšiemu odstraňovaniu plynu.
- Podtlak (Relatívny tlak): Meria rozdiel medzi nameraným tlakom plynu a atmosférickým tlakom. Hodnoty sú zvyčajne záporné, pretože sa porovnávajú s atmosférickým tlakom. Používajú sa aj jednotky ako kPa.
- Tlak: Sila pôsobiaca na jednotku plochy. V kontexte vákuových púmp ide o tlak plynu v systéme.
Je dôležité rozlišovať medzi konečným vákuom a pracovným tlakom. Konečné vákuum je teoretický limit, ktorý pumpa môže dosiahnuť. Pracovný tlak je tlak, pri ktorom pumpa efektívne vykonáva svoju funkciu v konkrétnej aplikácii. Pri výbere vákuovej pumpy by mal byť konečný tlak pumpy výrazne nižší ako požadovaný pracovný tlak (často o jeden až dva rády), aby sa zabezpečila dostatočná čerpacia rýchlosť a stabilita vákuového prostredia.
Klasifikácia vákuových púmp podľa prevádzkového tlaku
Vákuové systémy pokrývajú široký rozsah tlakov, od atmosférického tlaku až po ultranízke vákuum. Na základe rozsahu prevádzkových tlakov možno vákuové pumpy klasifikovať do niekoľkých kategórií:
- Nízke vákuum: Rozsah od atmosférického tlaku do 1 Torr (približne 133 Pa).
- Stredné vákuum: Rozsah od 1 Torr do 10⁻³ Torr (približne 0.133 Pa).
- Vysoké vákuum: Rozsah od 10⁻³ Torr do 10⁻⁷ Torr.
- Ultradeep vákuum: Rozsah od 10⁻⁷ Torr do 10⁻¹¹ Torr.
- Extrémne vysoké vákuum: Tlaky pod 10⁻¹¹ Torr.
Na dosiahnutie týchto rôznych úrovní vákua sa používajú rôzne typy vákuových púmp, ktoré sú často kombinované v tzv. vákuových systémoch:
- Primárne (predné) čerpadlá: Pracujú v rozsahu nízkeho až stredného vákua. Ich úlohou je znížiť tlak v systéme na úroveň, pri ktorej môžu začať pracovať sekundárne čerpadlá, alebo priamo vykonávať procesy vyžadujúce len mierne vákuum. Príkladom sú rotačné lopatkové čerpadlá a čerpadlá s kvapalinovým krúžkom.
- Pomocné (údržbové) čerpadlá: Používajú sa v systémoch s veľmi malým objemom plynu, kde primárne čerpadlo nie je dostatočne efektívne. Pomáhajú udržiavať pracovný tlak hlavného čerpadla.
- Sekundárne (vysokovakuové) čerpadlá: Navrhnuté na dosiahnutie vysokého, ultradeepového a extrémne vysokého vákua. Pracujú pri nízkych tlakoch, kam primárne čerpadlá nedokážu dosiahnuť. Medzi ne patria turbomolekulárne čerpadlá, iónové čerpadlá a sublimačné čerpadlá.
Kľúčové parametre vákuových púmp
Pri výbere a hodnotení vákuovej pumpy je dôležité zohľadniť niekoľko kľúčových parametrov:
- Rýchlosť čerpania (Prietok): Udáva objem plynu, ktorý pumpa dokáže odstrániť z vákua za jednotku času. Meria sa zvyčajne v metroch kubických za hodinu (m³/h), litroch za sekundu (l/s) alebo kubických stopách za minútu (CFM). Tento parameter je zásadný, pretože určuje, ako rýchlo dokáže pumpa dosiahnuť a udržať požadované vákuum. Priemerná voľná dráha molekúl plynu (λ) tiež hrá rolu - pri vyššom vákuu sa molekuly pohybujú ďalej medzi zrážkami, čo ovplyvňuje efektivitu čerpania.
- Konečné vákuum (Limitný tlak): Ako už bolo spomenuté, je to minimálny tlak, ktorý pumpa dokáže dosiahnuť.
- Počiatočný tlak: Tlak, pri ktorom je pumpa bezpečne spustiteľná a začína čerpať.
- Predný tlak: Výstupný tlak vákuovej pumpy, ak je jej výfukový tlak nižší ako atmosférický.
- Maximálny predný tlak: Tlak, ktorý presahuje predný stupeň a môže poškodiť pumpu.
- Maximálny prevádzkový tlak: Vstupný tlak zodpovedajúci maximálnemu objemu čerpania. Pumpa môže pri tomto tlaku pracovať nepretržite bez poškodenia.
- Vodivosť toku: Schopnosť potrubia prepravovať plyn. V stabilnom stave je prietoková vodivosť potrubia rovná prietoku potrubím delenému tlakovým rozdielom medzi dvoma koncami potrubia (v jednotkách L/s).
- Prípustné množstvo vodnej pary: Hmotnostný prietok vodnej pary, ktorý dokáže pumpa odstrániť v nepretržitej prevádzke.
- Koeficient Ho: Pomer medzi skutočnou a teoretickou rýchlosťou čerpania v oblasti sacieho kanála.
Výber vhodnej vákuovej pumpy
Výber správnej vákuovej pumpy závisí od mnohých faktorov, vrátane požadovaného pracovného vákua, typu čerpaného plynu, teploty, vlhkosti a prítomnosti nečistôt.
- Určenie pracovného vákua: Toto je najdôležitejší krok. Musíte presne vedieť, aký tlak potrebujete pre váš proces.
- Zváženie konečného vákua: Vybraná pumpa by mala mať konečné vákuum výrazne lepšie (nižší tlak) ako požadovaný pracovný tlak.
- Analýza rýchlosti čerpania: Pumpa musí byť schopná dostatočne rýchlo odstrániť plyn z vášho systému, aby udržala požadované vákuum. Pri výbere je kľúčové zohľadniť optimálny prevádzkový rozsah pumpy, kde má najvyššiu účinnosť čerpania. Tento rozsah je zvyčajne vyšší ako konečný tlak pumpy.
- Zloženie čerpaného plynu: Niektoré plyny môžu byť pre určité typy púmp škodlivé alebo menej efektívne čerpateľné. Napríklad, ak plyn obsahuje vodnú paru, častice alebo korozívne látky, je potrebné zvážiť pomocné zariadenia ako kondenzátory alebo filtre.
- Požiadavky na čistotu: V aplikáciách, kde je kritická absencia oleja (napr. vo výrobe polovodičov alebo v potravinárstve), je potrebné zvoliť bezolejové pumpy, ako sú vodné kruhové, adsorpčné alebo iónové pumpy.
- Vplyv na životné prostredie: Pri výbere pumpy je potrebné zvážiť aj jej environmentálny dopad, ako je hluk, vibrácie a emisie.
- Kombinácia púmp: V niektorých prípadoch je na dosiahnutie požadovaného vákua nutné skombinovať viacero typov púmp. Napríklad, titánové sublimačné čerpadlo môže byť účinné pre vodík, ale nie pre hélium, preto sa môže kombinovať s iónovým čerpadlom. Niektoré pumpy tiež nemôžu pracovať pri atmosférickom tlaku a vyžadujú predbežné vákuum od inej pumpy.
Princíp činnosti kvapalinokružnej vákuovej pumpy

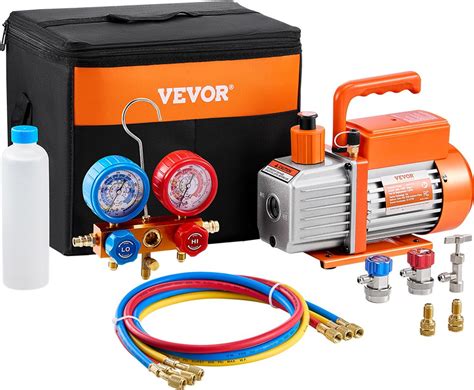

Odporúčané vákuové pumpy: VEVOR
Pre mnohé aplikácie, kde je potrebná spoľahlivá a výkonná vákuová pumpa, sa odporúčajú vákuové pumpy značky VEVOR. Tieto pumpy sú navrhnuté s dôrazom na vysoký výkon, odolnosť a jednoduchú obsluhu.
- Vysokovýkonné vákuové čerpadlo: Konštrukcia z vysokovýkonnej hliníkovej zliatiny s vynikajúcim odvodom tepla a robustným medeným motorom zaisťujú stabilnú prevádzku. Dizajn bez spätného toku oleja zabraňuje kontaminácii.
- Prémiová vákuová komora: Vyrobená z vysoko odolnej nehrdzavejúcej ocele, vybavená tlmičom pre redukciu hluku a vzduchovým filtrom na ochranu pred prachom.
- Jednoduché monitorovanie a chladenie: Kontrolné sklíčko oleja umožňuje ľahké sledovanie hladiny oleja. Inteligentné radiátory a funkcia tepelnej ochrany zabraňujú prehriatiu a poškodeniu.
- Široká aplikácia: Vhodné pre vákuové balenie, priemyselnú výrobu, servis klimatizácií a automobilov, ako aj pre deformáciu rôznych materiálov ako epoxid či polyuretán.
Proces prevádzky vákuovej pumpy
Správna inštalácia a prevádzka sú kľúčové pre dlhú životnosť a spoľahlivosť vákuovej pumpy. Proces zvyčajne zahŕňa:
- Zoznámenie sa s pumpou: Prečítanie si používateľskej príručky a pochopenie bezpečnostných opatrení.
- Nastavenie zariadenia: Pripojenie potrebných hadíc, konektorov a armatúr, zabezpečenie všetkých spojov.
- Pripojenie k napájaniu: Uistenie sa, že napájanie je stabilné a správne pripojené.
- Testovanie: Zapnutie pumpy a kontrola správneho fungovania a absencie anomálií.
- Nastavenie rýchlosti a tlaku: Prípadná úprava parametrov podľa požiadaviek aplikácie.
- Monitorovanie systému: Kontinuálne sledovanie výkonu pumpy.
- Údržba: Pravidelná výmena filtrov, mazanie, čistenie a kontrola stavu komponentov.
- Vypnutie systému: Dodržanie postupu vypnutia podľa pokynov výrobcu.
Pochopenie tlaku a súvisiacich parametrov je nevyhnutné pre každého, kto pracuje s vákuovými systémami. Správny výber a údržba vákuovej pumpy zaručia jej optimálny výkon a dlhú životnosť.
