Elektrická energia je základom moderného priemyslu, dopravy, infraštruktúry a prakticky všetkých technologických systémov, ktoré umožňujú fungovanie dnešnej spoločnosti. Aby bolo možné elektrickú energiu efektívne prenášať na veľké vzdialenosti a napájať rozsiahle spotrebiteľské siete, musí sa používať vysoké napätie (VN). Tento článok predstavuje základné vedomosti v oblasti vysokého napätia - od fyzikálnych princípov cez technické riešenia, bezpečnostné riziká až po praktické aspekty prevádzky a údržby.
Definícia a fyzikálne princípy vysokého napätia
Vysoké napätie je termín používaný na označenie elektrických napätí nad určitú hranicu. V praxi záleží na národných normách. Podľa medzinárodnej normy IEC existuje jednotné odznačenie vysoké napätie pre hodnoty nad 1 kV. Vysoké napätie (skrátene VN) je označenie pre elektrické napätia od 1 000 V AC alebo 1 500 V DC do 52 kV. Kvôli riziku vzniku elektrického oblúku vo vzduchu nie je používané pre bežné zariadenia vo spotrebiteľskom segmente (ani domácnosti ani priemysel, kde je používané nízke napätie). Používa sa najmä na diaľkový prenos elektriny (obvykle nadzemným elektrickým vedením), kde sú vďaka vysokému napätiu a tým nižšiemu pretekajúcemu prúdu významne minimalizované tepelné straty vo vedení.
Elektrická energia sa pri prenose správa podľa základných fyzikálnych zákonov. Prenesený výkon elektrického prúdu je roven súčinu napätia a prúdu, teda $P = U \times I$. Z toho vyplýva, že pre prenesenie určitého výkonu je potrebné buď vysoké napätie a malý prúd, alebo malé napätie a vysoký prúd. Straty vo vedení pri prenose elektrickej energie sú tvorené najmä tepelnými stratami (prechádzajúci prúd ohrieva vodič), ktoré možno vyjadriť ako súčin odporu vodiča a druhej mocniny prúdu, teda $P_{strat} = I^2 \times R$. Pre zmenšenie strát môžeme buď znížiť odpor, alebo znížiť pretekajúci prúd. Zníženie odporu vodiča je nákladné, pretože spotreba materiálu rastie s druhou mocninou (zväčšíme-li priemer vodiča 3x, bude materiálu 9x toľko). Naopak, ak znížime pretekajúci prúd, straty klesnú s druhou mocninou (zmenšíme-li prúd 3x, klesnú straty 9x). Znížiť prúd možno (pri zachovaní preneseného výkonu) zvýšením napätia, čo je pri striedavom napätí jednoduché pomocou transformátora (s veľmi vysokou účinnosťou a tým aj malými stratami).
Technické aspekty vysokonapäťových sietí
Vysoké napätie je preto používané najmä pre prenos a distribúciu elektrickej energie z miesta výroby (elektráreň) do miesta spotreby (firma, domácnosť). Elektrická energia sa vyrába v elektrárňach a cez prenosové sústavy sa dostáva k spotrebiteľom. VN predstavuje prechod medzi vysokovýkonným prenosom a lokálnym odberom. Vo vysokonapäťových sieťach sa používajú špecifické typy zariadení.
Na Slovensku sú zastúpené 3 typy rozvodov VN: 400 kV (kilovolt), 220 kV a 110 kV. 400 kV linky zväčša prenášajú elektrickú energiu z elektrární do lokálnych rozvodní a navzájom tieto rozvodne prepájajú. 110 kV linky majú najväčšiu hustotu: z rozvodní napájajú okresy, mestá, mestské časti a menšie rozvodne. 220 kV linky sú využité len sporadicky na niekoľkých lokalitách a slúžia ako doplnkové napájacie trasy popri 400 kV linkách. V lokálnych rozvodniach v blízkosti obcí sa VN transformuje na nižšie napätia a ďalej sa rozvádza po menších linkách až ku koncovému spotrebiteľovi (22 kV, 230/400 V).
V lokálnej časti obce to môže byť napríklad medzi 7 až 9 hod. rannou, alebo medzi 6 a 10 hod. večernou. Tiež sa intenzity môžu dlhodobo meniť v závislosti na ročnom období. V zime môžu byť intenzity vyššie než v lete, kvôli dlhšej dobe svietenia alebo vykurovania elektrinou.
V súčasnej dobe sa v Česku nachádza tridsať transformačných staníc VVN, určených pre prevod napätia medzi rôznymi napätiami VVN a VN a pre prenos energie do rozvodu nižšieho rádu. Pre rozvod druhej úrovne je v Česku používaná hustá sieť vedení (distribučná rozvodná sieť) o napätí 22 kV. Vo Východných a Severných Čechách sa využíva aj napäťová hladina 35 kV. Na území Česka sa používajú vedenia VVN o napätí 220 kV a 110 kV. Niektoré vedenia 110 kV sú súčasťou distribučnej sústavy, ktorú vlastnia a spravujú jednotliví distribútori (predtým známe ako „rozvodné závody“ alebo „krajské energetiky“, dnes sú začlenené pod ČEZ Distribuce, E.ON Distribuce alebo PREdistribuce). Vo svete sa najmä pre prenos na veľmi vysoké vzdialenosti rádovo tisícov kilometrov používajú aj rozvody ZVN o napätí 750 kV - napr. v Kanade tento hlavný rozvod prepája západné časti krajiny s východným pobrežím.
Pri vysokom napätí sa prejavujú javové efekty, ktoré v nízkonapäťových sústavách nie sú kritické. Koróna je častým sprievodným javom vysokého napätia, najmä na vzdušných vedeniach. Ide o ionizáciu molekúl vzduchu v silnom elektrickom poli. Nevýhodou VVN sú straty korónovým výbojom, ktoré s napätím narastajú. Vedenie VVN je preto nutné veľmi starostlivo navrhovať, aby sa tieto straty čo najviac obmedzili - napríklad jednotlivé vodiče sú zložené z troch prepojených vodičov, ktoré zväčšujú zdanlivý priemer prenosového vodiča, znižujú intenzitu elektrického poľa na vodičoch a tým znižujú straty korónou. U veľmi vysokých napätí okolo 0,7 až 1 megavoltu vznikajú aj ďalšie problémy s elektromagnetickým rušením zdieľacích vedení a dopravných systémov. Z týchto dôvodov musia byť vedenia s extrémne vysokými napätiami vedené oblasťami s veľmi nízkou hustotou osídlenia a nízkou infraštruktúrnou vybavenosťou.

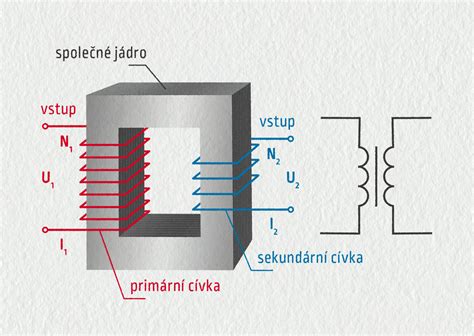

Pretože je vysokého napätia nebezpečné, dochádza pri stavbe diaľkových elektrických vedení k zvýšeniu nákladov na ich vybudovanie. Obvykle sú prenosové sústavy striedavé, ale v niektorých diaľkových vedeniach sa používa aj jednosmerné napätie. Pre zmenu napätia sa v striedavých prenosových sústavách používajú transformátory.
V lokálnych rozvodoch elektrickej energie v obciach sú umiestnené väčšinou na drevených alebo betónových stĺpoch. Vodiče bývajú 3 alebo 4 spravidla individuálne uložené na keramických izolátoroch, ale môžeme nájsť aj vodiče stočené do jedného kábla. Mnohé elektrické rozvody pretínajú veľké vzdialenosti od zdroja elektrickej energie. Z estetického hľadiska to nepredstavuje veľkú výhru. Niektoré rozvody je možné viesť aj zemou, podobne, ako sú zemou bežne vedené NN rozvody 230/400 V vo väčších mestách. Problémom však môže byť finančná stránka. Podzemné rozvody nevytvárajú nad zemou žiadne elektrické polia. To však neplatí pre magnetické polia, ktoré "cestujú" cez takmer čokoľvek. Pre menšiu vzdialenosť k nehnuteľnostiam môže byť podzemné vedenie dokonca masívnejším zdrojom magnetických polí ako vzdušné vedenie.
Ako sa k vám dostane elektrina
Bezpečnostné aspekty a normy
Vysoké napätie je extrémne nebezpečné pre ľudské telo a pre technické zariadenia. VN siete musia byť schopné reagovať na poruchy v priebehu milisekúnd. Oblúkový výboj môže preskočiť cez vzduch a nemusí dôjsť ku kontaktu. Arc flash je oblúkový výboj extrémnej energie, ktorý vzniká pri poruche, skrate alebo chybnej manipulácii. Pri práci a prevádzke VN sú definované bezpečnostné vzdialenosti a pracovné zóny.
Uzemnenie je jedným z najdôležitejších prvkov bezpečnosti v oblasti VN. Poskytuje bezpečnú cestu pre zvodové prúdy do zeme, čím chráni pred nebezpečným dotykovým napätím.
Vysoké napätie podlieha prísnym technickým normám. Medzi kľúčové normy a predpisy patria:
- Elektrotechnické predpisy: Tieto predpisy pokrývajú širokú škálu aspektov týkajúcich sa bezpečnosti a správnej prevádzky elektrických zariadení.
- Elektrické inštalácie nízkeho napätia: Viaceré časti týchto noriem sa zaoberajú špecifickými aspektmi, ako je ochrana pred rušivými napätiami a elektromagnetickým rušením (Časť 4-44), použitie ochranných opatrení (Kapitola 47) a výber opatrení vzhľadom na vonkajšie vplyvy (Kapitola 48).
- Požiadavky na osobitné inštalácie alebo priestory: Časti noriem označené ako 7-701 až 7-753 definujú špecifické požiadavky pre rôzne typy priestorov a inštalácií, kde môžu byť zvýšené bezpečnostné riziká (napr. priestory s vaňou alebo sprchou, bazény, staveniská, poľnohospodárske a záhradnícke prevádzky).
- Bezpečnosť strojových zariadení a elektrotepelných zariadení: Normy sa zameriavajú na špecifické typy zariadení, aby sa zabezpečila ich bezpečná prevádzka.
- Vysokonapäťové spínacie a riadiace zariadenia: Tieto normy sa zaoberajú zariadeniami používanými na ovládanie a ochranu vysokonapäťových systémov.
Podľa prílohy č. 4 Vyhlášky č. 100/1995 Zb. môže jednoduché elektrické zariadenia s vysokým napätím obsluhovať osoba poučená (§4), ktorá je síce bez elektrotechnickej kvalifikácie, ale je už v mnohých technických normách považovaná za kvalifikovanú obsluhu. Obsluhovať sama môže všetky elektrické zariadenia osoba znalá (§5). Kvalifikácia pre získanie §5 (osoba znalá) vyžaduje mať aspoň ukončené stredné odborné vzdelanie zo skupiny odborov 26 (elektrotechnika, telekomunikačné a výpočtová technika) podľa Jednotnej klasifikácie odborov vzdelania s aspoň stupňom E (výuční list) podľa Klasifikácie kmeňových odborov vzdelania (KKOV). Až potom je možné po absolvovaní skúšky získať „osvedčenie o odbornej spôsobilosti v elektrotechnike“ podľa Vyhlášky č. 50/1978 pre osobu znalú (§5, ľudovo Padesiatka).
Vznik a vývoj vysokonapäťových sietí
Prvé vedenie o napätí 400 kV bolo v Európe zprovoznnené v roku 1950 vo Švédsku. V roku 1957 boli cez švajčiarsku rozvodňu Laufenburg prepojené sústavy Francúzska, západného Nemecka a Švajčiarska, a bol tak položený základ pre vznik západoeurópskej prepojenej sústavy UCPTE (Európska sieť prevádzkovateľov prenosových sústav elektriny). V roku 1962 bolo dokončené prvé 342 km dlhé vedenie 400 kV medzi rozvodňami Hradec u Kadaně v severných Čechách a Prosenicami u Přerova. Vedenie bolo spočiatku prevádzkované napätím 220 kV a na napätie 400 kV bolo pripojené 3. októbra 1965. V roku 1962 vznikla v Prahe Centrální dispečerská organizace ako riadiaci orgán prepojenej energetickej sústavy Mír. V roku 1973 je zprovoznnené prepojenie Československa s Maďarskom, v roku 1976 dvojité vedenie s Poľskom a ďalej dvojité vedenie s východným Nemeckom. V roku 1979 je vo východoeurópskej sieti Mír zprovoznnené prvé vedenie o napätí 750 kV z vtedajšieho Sovietskeho zväzu do Maďarska medzi rozvodňami Vinica, Zapadoukrajinskaja a Albertirsa. Roku 1983 bolo prepojené vtedajšie Československo s Rakúskom. Jednalo sa o prvé jednosmerné prepojenie medzi východoeurópskou sústavou Mír a západoeurópskou sústavou UCPTE. Na konci 80. rokov je chrbticová sieť prenosovej sústavy 400 kV v Československu dokončená a je uzavretá dohoda s vtedajším západným Nemeckom na vybudovanie jednosmerného cezhraničného prepojenia. Politické zmeny po novembri 1989 viedli k rozpojeniu sústavy Mír vo východnej Európe. V roku 1992 bola vytvorená sústava CENTREL zo sústav Maďarska, Poľska, Slovenska a Česka za účelom spoločného pripojenia k západoeurópskej sústave UCPTE. Dňa 18. októbra 1995 o 12:30 dochádza k trvalému pripojeniu sietí CENTREL k západoeurópskej sieti UCPTE v rozvodni Hradec u Kadaně, čo znamená vyradenie jednosmerných prípojok a ich nahradenie priamym prepojením synchronizovaných sietí. Dňa 9. októbra 2004 dochádza znovupripojením Grécka a štátov bývalej Juhoslávie (po vojne v Juhoslávii) k vytvoreniu synchrónnej prepojenej sústavy na území celej kontinentálnej Európy. V roku 2015 tvorilo prenosovú sústavu Česka 3 510 km vedení 400 kV a 1 909 km vedení 220 kV. V majetku spoločnosti ČEPS, a.s., je tiež 6 vedení 110 kV o celkovej dĺžke 84 km.
Vplyv vysokonapäťových vedení na okolie
Živé vodiče, vedúce priamo ponad dom alebo v blízkosti nehnuteľností, môžu byť spojené so zvýšeným rizikom vážnych chorôb. Niekedy sú vodiče v obci vedené priamo pred domami, obzvlášť ak domy nemajú predzáhradky. Orientačné pravidlo, ktoré možno občas použiť: Intenzita magnetického poľa klesá pod 200 nT vo vzdialenosti 120 metrov od 400 kV a 220 kV rozvodu, 100 metrov od 110 kV rozvodu, 50 metrov od 22 kV rozvodu a 15 m od 230/400 V rozvodu. Meranie intenzít je jediným spoľahlivým spôsobom pre získanie predstavy o úrovniach elektromagnetických polí z vysokonapäťových rozvodov.
Ukázalo sa, že veľké elektrické pole okolo vodičov VN doslova "priťahuje" všetky druhy vzdušných znečisťujúcich častíc, vrátane toxických. Tieto častice môžu získať náboj z elektrických polí a "prilepiť sa" v pľúcnych alveolách, infiltrovať sa do epidermy, atď. Prítomnosť stožiarov a rozvodov VN a VVN ovplyvňuje hodnotu nehnuteľností v ich susedstve.
Intenzita elektrického poľa klesá so štvorcom vzdialenosti od zdroja. Navyše, zemský povrch funguje ako spätný vodič, preto má vždy opačný potenciál vzhľadom na živý vodič. Intenzita striedavých elektrických polí je však pri zemskom povrchu vždy nulová. Výrazne sa tiež eliminuje viac alebo menej elektricky vodivými stavebnými materiálmi, resp. materiálmi s určitým obsahom vlhkosti, s výnimkou tých absolútne elektricky nevodivých. Uzemnenie elektricky vodivého materiálu napomôže k mohutnejšej eliminácii. Hustá zeleň s vysokým obsahom vody predstavuje rovnako vhodnú prekážku pre striedavé elektrické polia. Magnetické polia tak ľahko eliminovať nie je možné. Olovené platne ani oceľové plechy nie sú účinné. Dostupný materiál nazývaný MU-metal môže z veľkej časti eliminovať, ale nedokáže úplne odstrániť magnetické polia, navyše je veľmi drahý. Alternatívou môže byť špeciálna zliatina kobaltovo-niklových kovov, upravená v podobe fólie. Tento materiál nemá vplyv na statické magnetické pole, ale dokáže brániť zmenám polarity magnetického poľa.
Elektromagnetické polia VN pochádzajú z vodičov, nie zo stožiarov. Čím väčšie napätie rozvodu a pretekajúci prúd, tým väčšia intenzita elektromagnetických polí v okolí. Rozvody VN môžu byť uložené aj v zemi, takže ich nie je vidieť. Prítomnosť stožiarov a rozvodov VN a VVN môže znížiť hodnotu nehnuteľností, resp.
S rastom spotreby elektrickej energie bude význam VN ešte dôležitejší. Vysoké napätie je kľúčovým prvkom modernej elektroenergetiky. Umožňuje efektívny prenos energie na veľké vzdialenosti, napájanie veľkých odberateľov aj integráciu nových technológií. Zároveň je však spojené s vysokými technickými a bezpečnostnými nárokmi.
