Garáž, hoci primárne slúži na parkovanie vozidla, sa často stáva aj dielňou, skladom alebo priestorom na relaxáciu. V chladnejších mesiacoch však jej nízka teplota obmedzuje jej využitie. Riešením je inštalácia vykurovacieho telesa, pričom kachle na drevo predstavujú jedno z najjednoduchších a najekonomickejších riešení. Tento článok sa podrobne venuje možnostiam, ako správne osadiť piecku do garáže, zameriava sa na rôzne typy kachlí, ich konštrukciu, výber materiálov a bezpečnostné aspekty.
Nuansy izolácie a výber vykurovacieho telesa pre garáž
Udržanie príjemnej teploty v garáži si vyžaduje piecku schopnú produkovať 2 až 2,5 kW tepelnej energie. Pre bežnú prevádzkovú teplotu 16-18 stupňov postačuje 1,8 až 2 kW. Významne zvyšuje účinnosť vykurovania izolácia stien. Tepelnoizolačná vrstva sa zvyčajne umiestňuje zvonku, no v prípade tesnej zástavby garáží to môže byť technicky nemožné alebo príliš drahé. Vhodné na vnútornú izoláciu sú samozhášavé typy drevovláknitých dosiek a drevotriesky. Použitie plastu sa neodporúča, pretože pri zahrievaní môže uvožňovať toxické plyny, čo ho robí nekompatibilným s pieckami na drevo.
Pri výbere vykurovacieho telesa do garáže je dôležité zvážiť niekoľko faktorov. Okrem požadovaného tepelného výkonu, ktorý by mal zodpovedať veľkosti garáže a jej tepelným stratám, je kľúčová aj doba horenia paliva. Ideálna je doba horenia aspoň 2 hodiny v režime udržiavania teploty s priemerným zaťažením palivom. Rozmery pece, jej tvar, množstvo a náklady na potrebné materiály, ako aj zložitosť a pracovná náročnosť montáže, sú tiež dôležitými kritériami.
Garáž, najmä ak ide o kovovú konštrukciu bez izolácie, má značné tepelné straty. Tento jav je vysvetlený tzv. zákonom štvorcovej kocky, ktorý hovorí, že pri zmenšovaní rozmerov objektu sa zväčšuje pomer plochy jeho povrchu k objemu. Preto na vykúrenie jedného kubického metra malej miestnosti, akou je garáž, je potrebné viac tepla ako na vykúrenie veľkého domu. Na udržanie teploty len na úrovni +5 ºC, optimálnej pre skladovanie auta, je potrebný agregát s výkonom približne 1,2 kW. Pre vyššie teploty, napríklad 16 ºC, je potrebný výkon 1,8 kW a pre prevádzkovú teplotu 18 ºC až 2,5 kW. Spotreba paliva na vykurovanie jednotkového objemu garážového priestoru tak môže byť až dvojnásobná oproti obytnému domu.
Efektívne vykurovanie garáže sa dá dosiahnuť vytvorením tzv. „teplej čiapky“. Cieľom je sústrediť ohriaty vzduch do stredu miestnosti, aby medzi stenami a stropom ostala vrstva studeného vzduchu. Týmto spôsobom sa znižuje spotreba tepelnej energie, pretože zariadenia a ľudia sa nachádzajú v oblaku vzduchu s príjemnou teplotou. Tento jav je výsledkom prirodzene obmedzenej konvekcie, kedy intenzívne prúdenie teplého vzduchu nedosiahne strop a rozdeľuje sa do strán. Na dosiahnutie tohto efektu sú vhodné garážové kachle s relatívne nízkym výkonom, ktoré vytvárajú intenzívne, no nie príliš husté prúdenie teplého vzduchu.
Infračervené ohrievače nie sú pre kovové garáže ideálne, pretože infračervené žiarenie sa zle odráža od kovových povrchov a preniká cez ne. V prípade murovaných garáží s polomurovanými stenami infražiariče tiež nie sú najlepšou voľbou, pretože tehla absorbuje infračervené vlny a uvoľňuje ich postupne.
Tehlové kachle na drevo do garáže
Tehlové pece sa v garážach inštalujú zriedka, najmä kvôli ich objemnému dizajnu, ktorý zaberá veľa miesta. Ich veľká vnútorná tepelná kapacita tiež predlžuje čas potrebný na ohriatie pece na prevádzkovú teplotu, čo môže trvať 1 až 1,5 hodiny.
Inštalácia tehlovej pece je však opodstatnená v niekoľkých prípadoch:
- Garáž sa používa ako dielňa alebo polobytový priestor.
- Budova má dostatočnú plochu a vysoké stropy.
- V blízkosti nie sú žiadne iné garáže, obytné ani rodinné budovy.
- V garáži nie je nadmerná vlhkosť, ktorá by mohla poškodiť maltu, ak sa pec dlhší čas nepoužíva.
Na pokládku pece na drevo sa používa žiaruvzdorné a šamotové tehly, do spojivového roztoku sa pridáva ohňovzdorná hlina. Palivová komora je umiestnená nižšie, zvyčajne na úrovni tretieho radu. V prípade potreby sa zabezpečujú okná na čistenie a fúkanie komôr. Osobitná pozornosť sa venuje komínu, ktorého konštrukcia musí zabezpečiť účinné odvádzanie dymu a sadzí do vonkajšieho prostredia. Konštrukcia klasickej tehlovej pece na drevo s čistiacim okienkom a bez dúchadla zaisťuje dlhé horenie palivového dreva a vysoký tepelný výkon.
Výrobky z plechu - „piecky s bruchom“
Kovové kachle na drevo, známe aj ako „piecky s bruchom“, predstavujú jednokomorový dizajn vyrobený z oceľového plechu. Sú vybavené komínom a popolníkom na zber tuhých produktov spaľovania. Tieto pece sú často doplnené varnou plochou. V porovnaní s tehlovými pecami majú kovové zariadenia nasledujúce výhody:
- Kompaktnosť a mobilita.
- Nízka cena východiskových materiálov.
- Vysoká rýchlosť vykurovania miestnosti.
- Jednoduchá realizácia komína, odstraňovanie popola a sadzí.
Na výrobu piecky s bruchom svojpomocne stačia základné zručnosti v obsluhe zváracieho stroja a kovoobrábacích nástrojov. Konštrukcie určené na inštaláciu v garážach pre jedno auto sú veľmi jednoduché. V moderných stavebných hypermarketoch nájdete aj priemyselne vyrobené pece s bruchom, ktoré sú síce drahšie, ale spoľahlivejšie a odolnejšie.
Použitie odpadových fliaš, výkresy zariadení

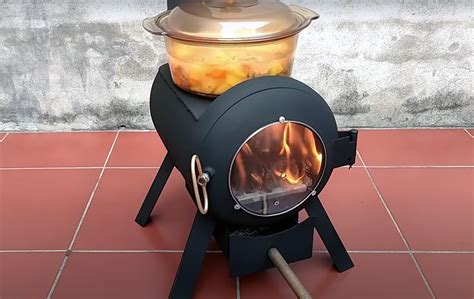

Prázdne plynové fľaše sa dajú použiť na výrobu veľmi praktických pecí na drevo už za pár dní. Tento dizajn kombinuje výhody tehlových pecí a sporákov s bruchom, čo umožňuje vytvoriť nie príliš objemné, pohodlné zariadenie s dlhotrvajúcim a intenzívnym tepelným výkonom.
Horizontálny typ konštrukcie pece z plynovej fľaše, pri správnej montáži, poskytuje tepelnú energiu viac ako 5 kW, čo je dostatočné na vykurovanie veľkej garáže. Jedno naplnenie palivovým drevom zabezpečí 3-4 hodiny stabilného horenia, čo svedčí o hospodárnosti pece. Konštrukciu je možné v prípade potreby ľahko vybaviť varnou zónou. Valcová pec má optimálny pomer ceny materiálu, efektívnosti používania a jednoduchej výroby.
Vertikálna konštrukcia pece na drevo z plynovej fľaše, s uvedenými rozmermi zariadenia, je ďalšou praktickou možnosťou.
Ako to urobiť sami: vlastnosti výberu projektu
Pri výbere projektu pece je dôležité zvážiť jej tepelný výkon (v kilowattoch) a priemernú dobu horenia dreva (v hodinách). Výkon sa volí podľa plochy vykurovanej miestnosti, zvyčajne na základe výpočtu 1 kW na každých 10 metrov štvorcových. V prípade garáže s vysokými stropmi alebo inšpekčnou jamou sa výkon musí zvýšiť. Doba horenia závisí od druhu použitého dreva, hrúbky a množstva palivového dreva a intenzity plameňa. Mala by byť aspoň 2 hodiny v režime udržiavania teploty s priemerným zaťažením palivom.
Je dôležité zvážiť rozmery pece a jej tvar, množstvo a náklady na materiály potrebné na montáž, ako aj zložitosť a pracovnú náročnosť práce. Najlepšie je vytvoriť pec pomocou overenej technológie po prvotnom oboznámení sa s konštrukčnými výkresmi a fotografiami hotového výrobku.
Výber materiálov a nástrojov
Hlavnou surovinou na výrobu valcovej pece je fľaša na odpadové plyny. Namiesto vertikálneho valca je možné použiť tenkostennú (približne 5 mm) oceľovú rúru s priemerom 300 mm. Okrem toho budete potrebovať výstužné tyče alebo oceľové rúry s malým priemerom, plech s hrúbkou 3 - 5 mm, upevňovacie prvky a háky a západky na upevnenie veka na okienkach ohniska a popolníka.
Nástroje potrebné na výrobu pece sú takmer v každej garáži:
- Pílka na kov.
- Pilník a brúsny papier.
- Brúska s abrazívnymi reznými kotúčmi.
- Vŕtačka s kovovými vrtákmi.
- Zvárací stroj s elektródami.
- Skrutkové svorky.
Pred začatím práce je potrebné vykonať merania miestnosti a uistiť sa, že inštalácia pomerne veľkej pece na drevo nespôsobí žiadne nepríjemnosti. Potom musíte pripraviť valce.
Pozor! Rezanie plynovej fľaše môže byť nebezpečné pre život a zdravie, ak nedodržíte bezpečnostné predpisy. V prvom rade by ste mali úplne otvoriť ventil a uvoľniť zvyšný plyn, pričom jeho výstup kontrolujte mydlovým roztokom. Potom pomocou pílky opatrne odrežte ventil na samom konci, pričom neustále pridávajte vodu do miesta rezu. Valec uvoľnený z ventilu naplňte vodou až po vrch, pretrepte, kvapalinu vypustite a až potom začnite rezať steny brúskou.
Staviame kachle na drevo
Ďalšie kroky na výrobu kachlí na drevo z valcov možno zredukovať na jednoduchý algoritmus:
- Namiesto prvého ventilu valca vyrežte obdĺžnikové okno pre dreváreň. V jeho stene vytvorte dlhé tenké štrbiny pre rošt a oproti nim okno na upevnenie sekundárnej komory.
- Z druhého valca vytvorte sekundárnu komoru, pričom jeho spodnú časť odrezte v tvare klinu. Namiesto ventilu vyrežte otvor pre komínovú rúru.
- Z plechu vystrihnite vzory pre popolník a prijímacie okienko, priečky sekundárnej komory, ako aj 10 - 15 dlhých pásov šírky približne 50 mm - tieto poslúžia ako rebrá chladiča.
- Prijímacie okienko a popolník privarte na prvý valec. K popolníku a spodnej časti drevárne privarte podpery z rúrok alebo výstuže.
- Priečky privarte do sekundárnej komory a na ňu nainštalujte adaptér pre komínové potrubie. Sekundárna komora je privarená k drevárni.
- Nad príslušným oknom privarte vonkajšie povrchy s rebrami chladiča a nainštalujte dvere prijímacieho okna a popolníka.
- Konštrukciu pokryte tepelne odolnou farbou, aby sa zabránilo oxidácii a deštrukcii kovu.
Kachle sú nainštalované v garáži a vybavené plnohodnotným komínom, pričom produkty spaľovania sú odvádzané do životného prostredia. Konečný výsledok vyzerá trochu zvláštne, ale ide o veľmi účinný vykurovací prostriedok.
Hlavným problémom, s ktorým sa môžete stretnúť pri montáži kachlí na drevo, je nerovnomerný a v dôsledku toho nespoľahlivý zvar. Príčinou problému je nedostatočne presné rezanie dielov alebo zlé spracovanie spojovacích plôch. Preto je dôležité venovať pozornosť predbežnému značeniu, pracovať s brúskou pomaly a opatrne a pred zváraním dať hranám požadovaný tvar a očistiť ich brúsnym papierom.
Moja super lacná DIY kachľa na drevo do garáže
Kachle na odpadový olej
Použitý olej, či už motorový, prevodový alebo iný priemyselný, je produktom, ktorý sa hromadí vo veľkých množstvách na čerpacích staniciach, v automobilových dielňach a u bežných majiteľov automobilov. Hoci stráca svoje prospešné vlastnosti, ľudia našli využitie pre tento produkt ako palivo pre pece v garážach, technických miestnostiach či dielňach. Vykurovanie miestnosti pomocou takýchto pecí môže byť prakticky zadarmo, ak máte neustále doplňované zásoby použitého oleja.
Kachle na odpadový olej sú obľúbené najmä kvôli nízkym nákladom na samotnú jednotku a palivo. Proces fungovania spočíva v štiepení ťažkého paliva s nečistotami, čo je proces zvaný pyrolýza. Pri nedostatku kyslíka nedochádza k spaľovaniu samotného paliva, ale jeho pár. Na spustenie procesu je potrebné odpariť palivo a potom paru zahriať na teplotu asi 300 - 400 °C, po ktorej dôjde k samovoľnému spaľovaniu.
Existujú dve hlavné schémy výroby:
- Naplnenie nádrže olejom a zapálenie, v dôsledku čoho sa výpary odparia a začnú horieť.
- Použitie horáka, ktorý kombinuje tri zóny (pyrolýza, zapálenie a dodatočné spaľovanie) pre efektívnejší, kontrolovateľnejší a bezpečnejší proces spaľovania.
Druhá schéma je zložitejšia a vyžaduje serióznu úpravu paliva a výrobnú presnosť. Preto sa pri domácej výrobe často uprednostňujú jednoduchšie modely prvej skupiny.
Plechový model pece na odpadový olej
Na vytvorenie jednoduchého modelu budete potrebovať starý oceľový plech s hrúbkou 3,5 mm, kus oceľovej rúry s hrúbkou steny 4,5 mm a plechovú rúru na komín s priemerom 110 mm. Okrem toho budete potrebovať zvárací stroj, kotúčovú pílu, vŕtačku, kladivo, kliešte a ochranné pracovné oblečenie.
Proces zahŕňa zváranie dvoch komôr spojených horákom. V spodnej časti jednej komory sa spaľuje odpadový olej, ktorý produkuje teplo a mení sa na horľavý plyn. Tento plyn vstupuje potrubím do druhej spaľovacej komory, kde sa mieša s malým množstvom vzduchu. Výsledná zmes plynov pri spaľovaní vytvára pôsobivé množstvo tepla. Na zabezpečenie správneho prívodu vzduchu do komory je v nej inštalovaná klapka.
Pred procesom zvárania je potrebné pripraviť jednotlivé diely, vyrezať otvory pre spaľovaciu komoru, horák a komín. Nohy z rohov alebo hrubého drôtu sa privaria k spodnému panelu. Komín sa skladá z prvkov plechovej rúry a je vyvedený von cez stenu. Na koniec komína sa inštaluje uzáver na zabránenie vniknutiu zrážok a odpadkov.

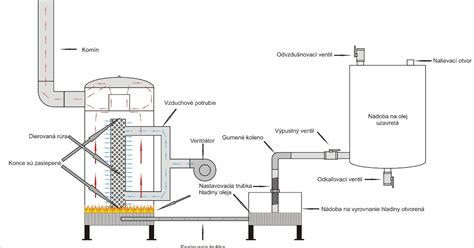

Kachle na odpadový olej z plynovej fľaše
Plynová fľaša bez obsahu je ďalšou populárnou možnosťou pre výrobu pece na odpadový olej. K telu z valca je možné pripojiť výmenník tepla s domácim vírnikom vzduchu a ventilátorom.
Konštrukčné detaily zahŕňajú základ korpusu, perforovanú rúru, potrubie výmenníka tepla, priečku, priezor, výparník na olej, spojku, trubicu na nakladanie odpadu, guľový ventil, nádrž a vírnik.
Pred začatím práce je potrebné uvoľniť zvyšný plyn z valca a dôkladne ho prepláchnuť vodou. Na jednej strane telesa budúcej pece sa vyrežú dva otvory rôznych veľkostí: v hornej časti, väčšej, bude spaľovacia komora s výmenníkom tepla a v spodnej časti výparník. Z plechu sa vystrihne dno pre hornú komoru a pripraví sa horák z oceľovej rúrky s otvormi po celom povrchu. Liatinový brzdový kotúč sa použije ako panvica na olej, pričom sa zvára oceľový kruh na dno. Na vrchu sa privarí veko s medzerou na prúdenie vzduchu. Na výmenu tepla sa do potrubia inštaluje oceľová rúrka. Na núdzové zastavenie toku odpadu sa na potrubie inštaluje guľový ventil. K hornej časti tela sa privarí plechová rúrka a druhý koniec sa vytiahne na ulicu.
Moja super lacná DIY kachľa na drevo do garáže
Bezpečnostné opatrenia pri používaní domácej pece
Bez ohľadu na typ domácej pece, je nevyhnutné dodržiavať prísne bezpečnostné opatrenia. Vždy majte po ruke hasiaci prístroj alebo vrecko s pieskom. Na zapálenie sa používajú špecifické látky, pričom je zakázané používať iné druhy paliva ako tie, na ktoré je pec určená.
Nie je dovolené:
- Používať chybné zariadenie.
- Inštalovať vykurovacie zariadenie v miestnosti bez dobre zavedeného vetrania.
- Zapaľovať oheň, ak pec nie je vybavená potrubím na odvod dymu.
- Zablokovať otvor v horáku.
- Opustiť miestnosť so sporákom na dlhú dobu.
- Umiestňovať horľavé kvapaliny alebo predmety do blízkosti zahrievaného telesa.
- Na horúci povrch striekať olej alebo vodu.
Kachle môžu používať iba dospelé osoby. Deti a zvieratá sa k nim počas prevádzky nesmú približovať. Palivové drevo a horľavé materiály skladujte vo veľkej vzdialenosti od prevádzkovej pece. Pri kvapalných zariadeniach používajte iba ťažké palivo. Nikdy nezatvárajte výpustný ventil, kým v ohnisku tlie zvyšky palivového dreva, aby ste predišli otrave oxidom uhoľnatým. Neprehrievajte kachle na drevo, žeravé steny môžu poškodiť lak auta.
Dodržiavaním týchto pokynov môžete zabezpečiť bezpečné a efektívne vykurovanie vašej garáže, čím si spríjemníte prácu a pobyt v nej počas celého roka.
Základy pre montované garáže
Pri plánovaní inštalácie garáže, či už plechovej montovanej, záhradného domčeka alebo altánku, je nevyhnutné pripraviť adekvátny podklad. Ideálnym a najrýchlejším spôsobom je vyliatie podložia betónom. Betónový poter by mal na každej strane presahovať rozmery garáže o 15 cm a jeho minimálna hrúbka by mala byť 10 cm. Pod poter je vhodné umiestniť vrstvu štrku na ochranu pred popraskaním v zime.
Plechovú garáž je možné ukotviť do betónu pomocou strmeňových kotiev. V prípade, že ako podklad použijete dlaždice, nie je možné garáž pevne prikotviť, čo nie je ideálne. Aj pri kotvení do betónu je dôležité zabezpečiť, aby medzi zemou a podkladom nebola žiadna medzera.
Pre garáže alebo dielne je často praktickým riešením inštalácia funkčnej pece namiesto drahého kotla. Spracovanie kovových častí vlastnými rukami, ich zváranie a získavanie modelov, ktoré sa podobajú „kachliam“, je ekonomicky výhodné. Pri výbere dizajnu na výrobu je však potrebné zohľadniť všetky nuansy.
