Sklon strechy je základným parametrom, ktorý určuje jej funkčnosť a životnosť. Vyjadruje sa ako uhol, ktorý zviera strešná rovina s vodorovnou rovinou, a udáva sa v stupňoch alebo percentách. Pochopenie významu sklonu strechy je kľúčové nielen pre správny výber strešnej krytiny, ale aj pre celkový návrh a realizáciu strešného systému. Zatiaľ čo pri šikmých strechách je primárnou funkciou krytiny zamedziť vnikaniu zrážkovej vody do interiéru pomocou dômyselne navrhnutých drážok a prekrytí, pri plochých strechách je situácia zásadne odlišná. Ploché strechy musia byť vodotesné po celej svojej ploche, čo kladie extrémne nároky na ich konštrukciu a najmä na dokonalý odvod vody.
Prečo je sklon strechy rozhodujúci?
Správny odvod vody je jedným z hlavných dôvodov, prečo je nevyhnutné poznať a správne navrhnúť sklon strechy. Každý typ strešnej krytiny má svoj špecifický hraničný sklon, čo je najnižší uhol, pri ktorom krytina spoľahlivo odoláva vnikaniu zrážkovej vody. Vo všeobecnosti platí, že čím sú drážky na krytine hlbšie alebo čím je väčšie jej výškové prekrytie, tým nižší sklon môže byť použitý. Pre tradičné skladané krytiny sa tento minimálny sklon zvyčajne pohybuje okolo 22°. Existujú však aj špeciálne krytiny navrhnuté pre nižšie sklony, ktoré vyžadujú špecifické technické riešenia.
Okrem priameho vplyvu na odvodnenie ovplyvňuje sklon strechy aj ďalšie dôležité aspekty konštrukcie:
- Kotvenie krytiny: Uhol sklonu strešnej roviny priamo ovplyvňuje potrebu a spôsob kotvenia jednotlivých prvkov strešnej krytiny. Pri strmších sklonoch je zaťaženie vetrom väčšie a vyžaduje si robustnejšie upevnenie.

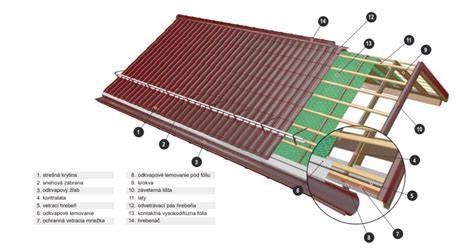

- Konštrukcia krovu: Sklon strechy má vplyv na návrh rozstupu krokiev a latovania, ako aj na výšku a plochu vetracej medzery pod krytinou. Tieto prvky sú kľúčové pre správnu cirkuláciu vzduchu a odvod vlhkosti z konštrukcie.
Ako vypočítať sklon strechy?
Výpočet sklonu strechy je relatívne jednoduchý proces, ktorý si vyžaduje poznanie dvoch základných rozmerov:
- Výška strechy (V): Toto je vertikálny rozdiel medzi úrovňou odkvapu a hrebeňa strechy.
- Pôdorysná dĺžka (A): Toto je horizontálna vzdialenosť medzi odkvapom a hrebeňom strechy, meraná v pôdoryse.
V prípade, že nie je možné priamo zmerať výšku strechy, existuje alternatívna metóda. Ak sa vám podarí odmerať dĺžku krokvy (K) a pôdorysnú dĺžku (A), môžete sklon vypočítať aj pomocou týchto hodnôt.
Existujú aj zjednodušené metódy a pomôcky, ktoré umožňujú rýchlo a spoľahlivo zistiť sklon strechy bez nutnosti zložitého matematického výpočtu. Je dôležité si uvedomiť, že sklon 100 % zodpovedá uhlu 45°.
Matematický výpočet:
- Sklon v stupňoch:
uhol = arctan(V / A) - Sklon v percentách:
sklony = (V / A) * 100 %
Prípadová štúdia: Problémy s plochou strechou na penzióne
Prípad novostavby penziónu, kde sa už počas výstavby vyskytli vážne problémy s kondenzáciou v skladbe plochej strechy, ilustruje kritickú dôležitosť správneho návrhu a realizácie striech, najmä tých plochých. Investor, ktorý si prial čo najlacnejšiu stavbu s maximálnym počtom podlaží, tlačil na zníženie konštrukčných výšok podlaží a osadenia objektu v teréne. Z úsporných dôvodov si presadil aj menej tradičné riešenie strešnej konštrukcie.
Pôvodný návrh strechy:
Investor presadil nosnú konštrukciu zo zbíjaných drevených väzníkov s plným opláštením sadrokartónovými doskami a zateplením minerálnou vatou vloženou do dutiny medzi väzníkmi. Hydroizolácia strechy bola plánovaná zo súvrstvia asfaltovaných pásov na plnom záklope z OSB dosiek. Pod dreveným záklopom sa predpokladala nevetraná vzduchová medzera premenlivej výšky.
Realizácia strechy bola naplánovaná na obdobie november a december, s následnými prácami v interiéri počas zimného obdobia. Snahou zhotoviteľa bolo budovu uzatvoriť, aby bolo možné interiér temperovať a vykonávať "mokré procesy" ako sú sadrové omietky a anhydridové podlahy.
Počiatočné problémy a pochybenia:
Počas realizácie došlo k jednej významnej zmene: hydroizolačná vrstva z asfaltovaných pásov bola nahradená fóliou z mäkčeného PVC (PVC-P) s podkladnou separačnou geotextíliou. Po zrealizovaní omietok a podláh sa z ich schnutia do uzatvoreného, temperovaného interiéru odparilo značné množstvo vody. Táto vlhkosť zákonite začala kondenzovať na chladnom spodnom povrchu OSB dosiek. Zhotoviteľ, ktorý si zrejme neuvedomil princíp vzniku kondenzácie, pristúpil k urýchlenému zatepleniu strechy minerálnou vatou pod plným záklopom OSB.
Krátko na to, sa zistilo, že minerálna vata je úplne premočená. Po jej odstránení sa ukázalo, že OSB dosky a drevené väzníky sú napadnuté čiernou plesňou.
Hľadanie riešenia a znalecký posudok:
Realizačná firma sa bránila tvrdením, že strechu zrealizovali podľa projektovej dokumentácie. Bol preto spracovaný znalecký posudok, ktorý sa zameral na správnosť návrhu skladby strechy ako celku. Posudok dospel k záveru, že návrh bol rizikový. Navrhované riešenie zahŕňalo vyvetranie vlhkého vnútorného priestoru, chemické ošetrenie drevených prvkov a dodatočné zrealizovanie odvetrania strechy pomocou mriežky pri odkvape a ventilačných turbín.
Tento návrh však riešil len zníženie rizika kondenzácie v hotovej streche. Problémom zostala potreba dokonalej realizácie parozábrany a sadrokartónového podhľadu, bez ktorej by dochádzalo k úniku tepla a nedostatočnému vykurovaniu priestorov pod strechou. Taktiež intenzita vetrania vo vetranej vzduchovej vrstve bola obmedzená malým sklonom strechy a malým prevýšením prívodných a vetracích otvorov. V štádiu realizácie, bez parozábrany a tepelnej izolácie, keď už došlo ku kondenzácii, by toto riešenie bolo neúčinné.
Alternatívne riešenie od Atelieru DEK:
Atelier DEK navrhol pre dosiahnutie spoľahlivej funkčnosti strechy jednoplášťovú strechu DEKROOF 07-A SK. Táto skladba zahŕňa parozábranu zo samolepiaceho asfaltovaného pásu na plnom záklope z OSB dosiek, tepelnú izoláciu z expandovaného polystyrénu EPS 100S a povlakovú hydroizoláciu z fólie z mäkčeného PVC.
Toto riešenie bolo navrhnuté aj s ohľadom na požiadavku investora odstrániť napadnuté OSB dosky. Konštrukcia bola považovaná za spoľahlivejšiu ako pôvodný princíp dvojplášťovej strechy s nedostatočným vetraním. Dôležité je však upozorniť, že aj pri tejto skladbe by ku kondenzácii na spodnom povrchu OSB dosiek mohlo dôjsť, ak by stavba prezimovala iba so záklopom a parozábranou. V prípade temperovanej stavby s prebiehajúcimi mokrými procesmi a chýbajúcou tepelnou izoláciou by parozábrana síce slúžila ako poistná hydroizolácia, ale bez izolácie by sa problém s kondenzáciou nevyriešil.
Vplyv vlhkostného režimu počas výstavby
Opísaný prípad jasne ukazuje, že pri kontrole vlhkostného režimu konštrukcií obálky budovy je nevyhnutné zvažovať nielen ich stav po dokončení, ale aj v rozpracovanom stave, najmä ak stavba pokračuje v zimnom období s temperovaným interiérom a nedokončenými obvodovými konštrukciami. V takýchto podmienkach môže vnútorné prostredie generovať vysokú vlhkosť (napr. z čerstvo dokončených omietok a podláh), ktorá negatívne ovplyvňuje existujúce konštrukcie.
Navrhovaná skladba DEKROOF 07-A SK je navrhnutá tak, aby sa s týmito podmienkami vedela vyrovnať. Pôvodný návrh strechy penziónu však s týmito faktormi zrejme nepočítal, čo by viedlo k problémom už pri výpočtových podmienkach, nehovoriac o reálnych podmienkach s nadmernou vlhkosťou.
Výzvy návrhu parozábrany a vetrania
Autor technického riešenia by mal zabezpečiť nielen správnu funkciu konštrukcií po ich dokončení, ale mal by zohľadniť aj predpokladaný postup výstavby. V chladnom ročnom období je dôležité obmedziť negatívny vplyv nadmernej vlhkosti na existujúce konštrukcie, a to buď voľbou vhodných konštrukcií, alebo správnym technologickým postupom.
V prípade plochej strechy s dvojitým plášťom a ľahkým spodným plášťom je funkčnosť často závislá od tesnosti a kvality realizácie parozábrany. Pri konštrukciách, kde sa parozábrana montuje zospodu (napr. na sadrokartónový rošt), býva jej kvalitné utesnenie extrémne problematické. Lepenie parotesniacich pások na mäkký materiál, prestupy elektroinštalácie cez parozábranu a skrutky pre kotvenie sadrokartónu môžu spôsobiť netesnosti.
Vodná para, ktorá prenikne difúziou alebo prúdením cez nedostatočne tesnú parozábranu, môže skondenzovať na spodnej strane plného záklopu, navlhčiť tepelnú izoláciu a vytvoriť podmienky pre rast plesní a škodcov dreva. Aj pri výpočtovom posúdení vlhkostného režimu podľa STN EN ISO 13788 môže pri takýchto konštrukciách vychádzať pasívna ročná bilancia skondenzovanej a vyparenej vodnej pary, čo je v rozpore s požiadavkami normy STN 73 0540-2.
How a Telescope Works 🔭 The Ultimate Science Guide!
Regulácia výšky ventilačných potrubí nad strechou
Výška ventilačných potrubí nad strechou je regulovaná technickými normami a je ovplyvnená viacerými faktormi, vrátane typu budovy, jej konštrukčných prvkov, ako aj silou a smerom vetra.
- Typ budovy: Pre obytné budovy platia iné pravidlá ako pre budovy spoločného stravovania. Napríklad, pre budovy spoločného stravovania by výška ventilačného potrubia nad strechou nemala presiahnuť jeden meter.
- Konštrukcia a materiály: Ventilačné potrubia musia byť vyrobené z materiálov odolných voči korózii a teplotným šokom. Časti prechádzajúce cez stropy a steny musia byť dobre izolované.
- Požiarna bezpečnosť: Výška ventilačného potrubia by mala byť rovnaká ako výška komína, ak sú umiestnené blízko seba. Vzdialenosť medzi nimi by mala byť minimálne 3 metre.
- Vzdialenosť od okien: Výstupný kanál by mal byť umiestnený najmenej 4 metre od okien.

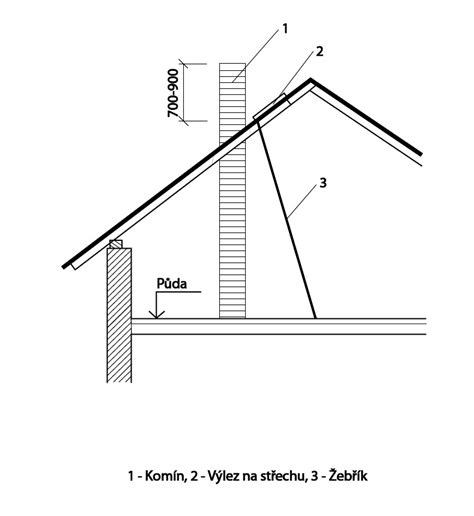

- Typ strechy: Pre plochú strechu musí potrubie stúpať nad povrch najmenej o 0,3 m. Pre šikmú strechu je tento parameter najmenej 0,5 metra. Ak sa po streche pohybujú ľudia, zvislý rozmer sa zväčšuje na 3 metre.
Vplyv na výkon ventilácie:
Výška domu ovplyvňuje výšku ventilačného potrubia kvôli zmenám tlaku. So zvýšením výšky o 12 metrov klesá tlak vzdušných hmôt o 101 Pa. Pri výpočte parametrov ventilačného potrubia sa berie do úvahy konštrukcia strechy, teploty v budove a vonku, ako aj prietok vzduchu.
Normy a odporúčania:
Pri inštalácii ventilačného potrubia sa berie do úvahy sila vetra a jeho smer. Veľkosť a pevnosť konštrukcií musia zodpovedať lokálnemu zaťaženiu vetrom. Odvetrávacia mriežka pomáha regulovať rýchlosť prietoku. Ak je kanál umiestnený vo veľkej vzdialenosti od hrebeňa, mal by mať výšku približne jeden meter nad vrcholom strechy, aby sa zabezpečila správna úroveň ťahu.
Pre strechy so zložitou štruktúrou, vikýrmi alebo špecifickou konfiguráciou svahov, je dôležité určiť zónu s najväčšou stabilitou rýchlosti vzduchu. Prúd vzduchu do miestnosti by mal byť minimálne 3 kubické metre za hodinu na osobu. Je dôležité pravidelne čistiť vetracie potrubie od cudzích telies, čo sa vykonáva najmenej raz ročne.
- Pri použití kruhového potrubia sa dosahuje vysoká rýchlosť vzdušných hmôt, čím sa predchádza spätným tokom.
- Obdĺžnikové kanály lepšie priliehajú k stene a nezaberajú zbytočný priestor. Systém môže kombinovať oba typy.
Výber výšky šachty nad strechou sa berie do úvahy štruktúra ventilačných a vykurovacích systémov. Potreba ventilačnej šachty je spôsobená nestabilitou teploty vzduchu počas dňa, ktorá spôsobuje hromadenie vlhkosti (v zime - námraza) na vnútornej strane povlaku. Niekedy parné a hydroizolačné vrstvy nemusia stačiť na účinný boj proti kondenzátu.
