Meranie kompresných tlakov vo valcoch je kľúčovou diagnostickou metódou, ktorá poskytuje cenné informácie o technickom stave vrchnej časti spaľovacieho motora. Pochopenie toho, ako správne interpretovať namerané hodnoty a identifikovať potenciálne problémy, je nevyhnutné pre udržanie optimálneho výkonu a predĺženie životnosti vášho vozidla. Tento článok sa zameriava na hlbšie preskúmanie problematiky kompresných tlakov, od základných princípov až po konkrétne diagnostické postupy a možné riešenia.
Princípy merania kompresných tlakov

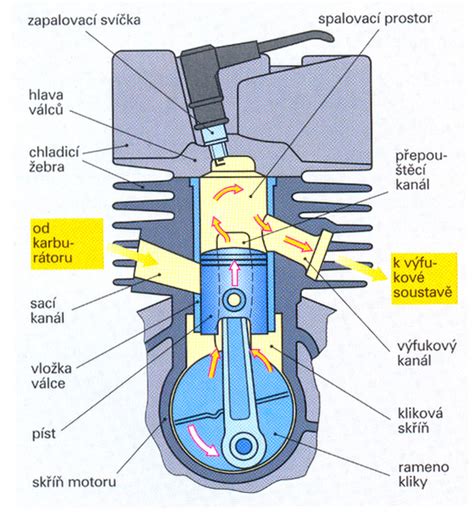

Kompresný tlak predstavuje maximálny tlak dosiahnutý vo valci na konci kompresného zdvihu, pred zapálením zmesi. Jeho hodnota je ovplyvnená niekoľkými faktormi:
- Kompresný pomer (ε): Pomer celkového objemu valca k objemu spaľovacej komory. Vyšší kompresný pomer všeobecne vedie k vyššej účinnosti motora. Pri benzínových motoroch sa však prekračovanie kompresného pomeru 13:1 stáva problematickým kvôli kvalite paliva.
- Stupeň plnenia valca: Množstvo zmesi, ktoré sa dostane do valca. Otvorená škrtiaca klapka počas merania zabezpečuje voľné nasávanie vzduchu, čím sa optimalizuje plnenie.
- Otáčky motora: Hoci konštrukcia motora určuje maximálne možné otáčky, plynulé otáčanie motora štartérom počas merania je dôležité pre stabilné výsledky.
- Tesnosť spaľovacieho priestoru: Kľúčový faktor, ktorý priamo ovplyvňuje namerané kompresné tlaky. Netesnosti môžu byť spôsobené opotrebovanými piestnymi krúžkami, poškodenými ventilmi alebo netesným tesnením pod hlavou valcov.

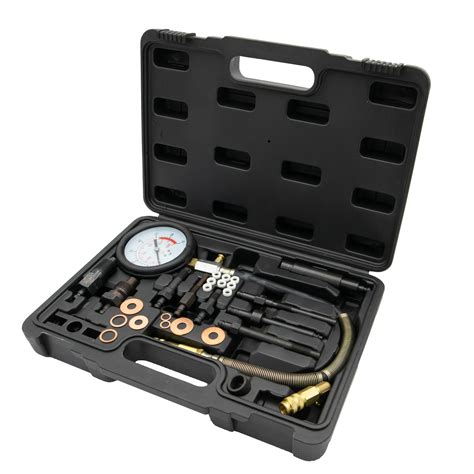

Meranie sa vykonáva pomocou kompresiometra, prístroja, ktorý sa po demontáži zapaľovacích sviečok (alebo žeraviacich sviečok pri dieselových motoroch) naskrutkuje do otvoru valca. Motor sa následne pomocou štartéra otáča po dobu približne 6 až 10 sekúnd, kým ručička manometra nedosiahne maximálnu hodnotu a neprestane narastať. Dôležité je, aby bol motor pred meraním zohriaty na prevádzkovú teplotu (okolo 90 °C), čo zabezpečí vymedzenie vôlí medzi piestom a valcom a presnejšie výsledky.
Pri meraní sa odporúča odpojiť vstrekovací systém a zapaľovanie, aby sa zabránilo samovoľnému štartu motora. V prípade benzínových motorov je dôležité zabezpečiť voľné nasávanie vzduchu, čo sa dosiahne zošliapnutím plynového pedála počas otáčania štartérom.
Interpretácia nameraných hodnôt
Základným kritériom pre posúdenie stavu motora je zhoda kompresných tlakov vo všetkých valcoch. Ideálny stav predstavuje minimálny rozdiel medzi jednotlivými valcami, zvyčajne nie viac ako 1 bar (0,1 MPa). Hodnoty kompresných tlakov sa líšia v závislosti od typu motora:
- Benzínové motory: Bežné hodnoty sa pohybujú v rozmedzí 1,0 až 1,2 MPa (približne 10 až 12 barov). V niektorých prípadoch, najmä u novších motorov alebo motorov s vyšším kompresným pomerom, môžu byť hodnoty aj vyššie, napríklad okolo 11,5 až 13 barov.
- Vznútové (dieselové) motory: Kompresné tlaky sú výrazne vyššie, zvyčajne v rozsahu 3,0 až 3,5 MPa (približne 30 až 35 barov).
Pokles kompresie o 15-20 % oproti nominálnym hodnotám udávaným výrobcom naznačuje výrazné opotrebenie piestov, valcov, piestnych krúžkov alebo netesnosť ventilov.
V jednom z diskutovaných prípadov boli namerané hodnoty 5 barov vo všetkých valcoch pri teplote motora, po vychladnutí 6 barov. Hoci boli hodnoty rovnaké vo všetkých valcoch, tieto čísla sú extrémne nízke a svedčia o vážnom probléme. Pri inom meraní boli namerané hodnoty 11,5 bar, 11 bar a 10 bar. Hoci 11,5 a 11 bar môžu byť hraničné, hodnota 10 bar je už považovaná za nízku, najmä ak sa objavujú vibrácie na voľnobehu.
Dôležitým faktorom je aj rýchlosť, s akou ručička manometra dosahuje maximálnu hodnotu. Vo funkčnom motore majú kompresné tlaky narastať rýchlo. Pomalý nárast môže signalizovať problémy s tesnosťou alebo iné mechanické nedostatky.
Diagnostika netesností: Olejová skúška
Ak sú namerané nízke kompresné tlaky, je potrebné zistiť príčinu netesnosti spaľovacieho priestoru. Jednou z účinných metód je tzv. olejová skúška:
- Do valca s nízkym kompresným tlakom sa vstrekne malé množstvo (cca 5 ml) nového motorového oleja cez otvor po zapaľovacej sviečke. Olej krátkodobo utesní priestor medzi piestom a valcom.
- Meranie kompresného tlaku sa zopakuje.
Interpretácia výsledkov olejovej skúšky:
- Výrazné zvýšenie tlaku: Ak sa tlak po vstreknutí oleja výrazne zvýši, je pravdepodobné, že príčinou netesnosti sú opotrebované piestne krúžky a/alebo steny valcov. Olej dokázal dočasne utesniť medzeru.
- Nezmenený alebo len mierne zvýšený tlak: Ak sa tlak nezmení alebo sa zvýši len nepatrne, príčinou netesnosti pravdepodobne nie sú piestne krúžky. Môže ísť o netesnosť ventilov (medzi ventilom a sedlom, alebo sedlom a hlavou valcov), prípadne o poškodené tesnenie pod hlavou valcov.
V prípade, že olejová skúška ukáže na problémy s ventilmi alebo tesnením pod hlavou, ďalším krokom môže byť kontrola tesnenia pod hlavou valcov. Príznakom prerazenia tesnenia do chladiacej sústavy je preplnenie chladiacej kvapaliny výfukovými plynmi, čo sa prejaví zmenou farby chladiacej kvapaliny na "kávu s mliekom".
Možné príčiny nízkych kompresných tlakov a ich riešenia
Nízke kompresné tlaky môžu byť dôsledkom rôznych mechanických problémov:
- Veľký sací odpor: Zvýšený odpor pri nasávaní vzduchu znižuje množstvo zmesi vo valci, čo vedie k nižšiemu kompresnému tlaku. Riešením je kontrola a čistenie vzduchového filtra, sania a škrtiacej klapky.
- Zmenšený kompresný pomer: Toto môže byť spôsobené nesprávnou alebo predčasnou opravou, napríklad hrubým tesnením pod hlavou valcov, alebo nadmerným brúsením hlavy valcov. V takom prípade je nutné demontovať hlavu valcov a skontrolovať správnosť montáže a rozmerov.
- Úniky z tesnenia hlavy valcov: Vzduch uniká z okraja tesnenia počas kompresného a pracovného zdvihu. Toto je vážny problém, ktorý si vyžaduje výmenu tesnenia pod hlavou valcov.
- Netesnosti piestnych krúžkov: Opotrebované alebo prasknuté piestne krúžky umožňujú únik zmesi do kľukovej skrine. Riešením je výmena piestnych krúžkov a prípadne aj honovanie valcov.
- Netesnosť ventilov:
- Únik medzi ventilom a sedlom: Môže byť spôsobený usadeninami uhlíka, ohnutím drieku ventilu alebo opotrebovaním sedla ventilu. Riešením je prečistenie ventilov, ich zabrúsenie alebo v horšom prípade ich výmena.
- Poškodenie tesnenia ventilu: Aj keď primárne nesúvisí s kompresiou, môže prispievať k celkovému stavu motora.
- Podpálené ventily: Vyskytuje sa najmä u motorov s nedostatočným chladením ventilov, čo môže viesť k ich zdeformovaniu a následnej netesnosti. V jednom z prípadov boli namerané kompresné tlaky 10 bar, čo bolo pripísané práve podpálenému ventilu. V takýchto prípadoch je nutná oprava hlavy valcov.
Jawa 350 575 diel 5 hlava a kompresny pomer
Prípadové štúdie a skúsenosti
Diskusie na fórach poukazujú na rôzne skúsenosti s meraním kompresných tlakov:
- Alfa Romeo 166 2.0 V6 Turbo: Nameraných 5 bar vo všetkých valcoch. Napriek tomu, že hodnoty boli rovnaké, boli extrémne nízke. V tomto prípade bol problém s turbo a únikom oleja do sania, čo mohlo ovplyvniť aj meranie.
- Škoda Fabia 1.2 HTP: Namerané hodnoty sa pohybovali od 10 do 11,5 bar. Hoci motor jazdil bez problémov, vibrácie na voľnobehu a rozdielne tlaky naznačovali problémy. Odporúčala sa kontrola hlavy valcov a ventilov.
- Fabia 1.2 HTP (6 ventilová, 40 kw): Namerané tlaky 13,5 bar, 17 bar a 16 bar. Veľké rozdiely medzi valcami boli považované za problém, aj keď samotné hodnoty neboli nízke. Odporúčaná bola oprava hlavy valcov.
- ARO M461 2.5TD: V jednom z prípadov bola spomenutá možnosť nesprávne riadenej zmesi v závislosti od zaťaženia, problém s karburátorom a možný únik oleja.
- Použitie aditív Ceramizer: V niektorých prípadoch boli zaznamenané pozitívne výsledky po aplikácii prípravkov na obnovu motora. Nárast kompresných tlakov o 16,3% až 23,5% bol zdokumentovaný, čo naznačuje obnovenie nominálnych hodnôt a zlepšenie výkonu motora. Tieto prípravky môžu pomôcť pri opotrebovaní piestnych krúžkov a ventilov, čím sa zníži spotreba oleja a zlepšia štartovacie vlastnosti.
Dôležitosť správneho postupu merania
Je nevyhnutné dodržiavať správny postup pri meraní kompresných tlakov, aby sa získali spoľahlivé výsledky. Tento postup zahŕňa:
- Zohriatie motora na prevádzkovú teplotu.
- Odpojenie vstrekovania a zapaľovania.
- Zabezpečenie voľného nasávania vzduchu (zošliapnutý plyn).
- Použitie kalibrovaného kompresiometra.
- Otáčanie motora štartérom po dobu dostatočnú na dosiahnutie maximálneho tlaku.
- Porovnanie nameraných hodnôt s údajmi výrobcu a medzi jednotlivými valcami.
Niekedy môže byť problémom aj samotný kompresiometer. V jednom z prípadov bolo podozrenie, že meradlo ukazuje o 2-3 bary viac, čo by vysvetľovalo neobvykle vysoké namerané hodnoty. Preto sa odporúča, ak je to možné, premerať tlaky aj iným meradlom alebo v inom servise pre overenie.
Záver
Meranie kompresných tlakov je neoceniteľnou metódou pre diagnostiku stavu motora. Nízke alebo nerovnomerné tlaky vo valcoch môžu signalizovať rôzne problémy, od opotrebovaných piestnych krúžkov až po poškodené ventily alebo tesnenie pod hlavou valcov. Správna interpretácia nameraných hodnôt, vykonanie olejovej skúšky a dodržiavanie presného postupu merania sú kľúčové pre identifikáciu problému a jeho následné odstránenie. Včasná diagnostika a oprava môžu predchádzať vážnejším poškodeniam motora a predĺžiť jeho životnosť.
