Elektrická zásuvka je neodmysliteľnou súčasťou našich každodenných životov, no jej zdanlivo jednoduché zapojenie skrýva potenciálne nebezpečenstvá, ak nie je správne pochopená a nainštalovaná. Bežné napätie 230 V v domácnostiach sa môže za určitých okolností nečakane zmeniť, a to nielen nahor, ale aj nadobudnúť hodnoty, ktoré by sme v bežnej zásuvke neočakávali - napríklad 400 V. Táto situácia, hoci nie je bežná, môže nastať v dôsledku špecifických porúch elektrického systému, najmä v starších alebo nesprávne udržiavaných inštaláciách.
Príčiny Neštandardného Napätia v Zásuvke
Napätie v elektrickej zásuvke je výsledkom komplexnej sústavy, ktorá zahŕňa distribúciu elektrickej energie od elektrárne až po koncový spotrebiteľ. Bežné sieťové napätie v Európe je 230 V pre jednofázové obvody a 400 V pre trojfázové obvody. Odchýlky od týchto hodnôt môžu signalizovať problém.
Prerušenie Neutrálneho Vodiča (N) alebo PEN Vodiča
Jednou z najčastejších príčin vzniku nebezpečného napätia v zásuvke je prerušenie neutrálneho vodiča (N) alebo kombinovaného ochranného a neutrálneho vodiča (PEN), najmä v starších sieťach typu TN-C. V takomto prípade sa napätie medzi fázou a zemou už nemusí správať predvídateľne.

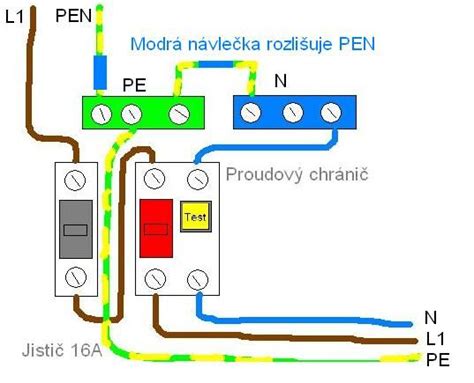

- Sieť TN-C: V systémoch TN-C je ochranný vodič (PE) a neutrálny vodič (N) spojený do jedného vodiča označeného ako PEN. Tento typ zapojenia sa v súčasných domácich elektroinštaláciách už nesmie používať z dôvodu bezpečnostných rizík.
- Dôsledky prerušenia: Ak dôjde k prerušeniu PEN vodiča, napätie sa v obvode rozdelí medzi jednotlivé pripojené jednofázové spotrebiče. V praxi to znamená, že napätie na zásuvkách, ktoré sú zapojené za miestom prerušenia, sa môže výrazne líšiť od normálnych 230 V. Napätie na jednej fáze môže stúpnuť, zatiaľ čo na inej klesne.
Vplyv Zapojených Spotrebičov
Situácia sa stáva obzvlášť nebezpečnou, ak sú v zásuvkách zapojené jednofázové spotrebiče. Tieto spotrebiče sa v momente prerušenia PEN vodiča stávajú súčasťou deliča napätia. Ak sú spotrebiče zapojené v rôznych fázach, napätie sa medzi nimi rozdelí. V najhoršom prípade, keď sú zapojené len dva spotrebiče, môže napätie na jednom z nich dosiahnuť až 400 V, zatiaľ čo na druhom klesne takmer na nulu.
Príklad z praxe: Zaznamenali sme prípady, kedy si remeselníci v staršej budove pripojili trojfázový motor (maflo) do upravenej jednofázovej zásuvky. Motor sa síce spočiatku točil, ale po krátkom čase prestal fungovať. Dôvodom bolo práve nebezpečné napätie spôsobené poruchou v elektroinštalácii, ktoré mohlo dosiahnuť hodnoty blízke 400 V.
Chyby v Inštalácii alebo Zásahy "Kutilov"
Okrem technických porúch v sieti môžu byť príčinou aj chyby priamo v elektroinštalácii budovy. Staršie elektroinštalácie boli často vykonávané narýchlo a s nedodržaním vtedajších noriem, čo zvyšuje riziko vzniku porúch. Rovnako tak neodborné zásahy "kutilov", ktorí sa pokúšajú o opravy či úpravy elektroinštalácie bez patričnej kvalifikácie, môžu viesť k nebezpečným situáciám. Je dôležité si uvedomiť, že elektroinštalácia je vyhradeným technickým zariadením a jej inštaláciu či opravu môže vykonávať výlučne kvalifikovaný elektrotechnik.
Meranie Napätia a Identifikácia Problému

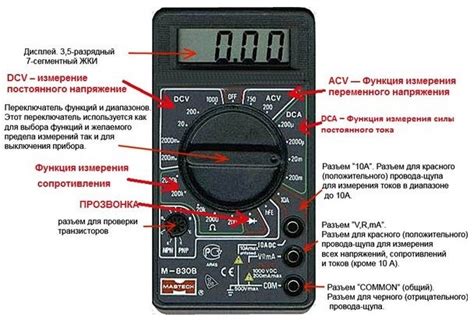

V prípade podozrenia na problém s napätím v zásuvke je kľúčové správne meranie.
- Meranie medzi fázou a nulákom: V bežnej jednofázovej zásuvke by malo byť napätie medzi fázovým vodičom (L) a neutrálnym vodičom (N) približne 230 V.
- Meranie medzi fázou a zemou: Napätie medzi fázovým vodičom (L) a ochranným (zemniacim) kolíkom by malo byť taktiež blízke 230 V.
- Meranie medzi nulákom a zemou: Napätie medzi neutrálnym vodičom (N) a ochranným (zemniacim) kolíkom by malo byť ideálne 0 V.
Ak sa namerajú iné hodnoty, napríklad 0 V medzi fázou a nulákom, ale zároveň 230 V medzi fázou a zemou, a 230 V medzi nulákom a zemou, signalizuje to vážny problém s uzemnením alebo nulovým vodičom. V takom prípade je ochranný kolík na zásuvke pravdepodobne pod napätím, čo predstavuje priame riziko úrazu elektrickým prúdom.
Prípad Nízkeho Napätia
Okrem rizika vysokého napätia sa môžu vyskytnúť aj problémy s nízkym napätím. Jeden z diskutujúcich v diskusii uviedol prípad, kedy napätie v zásuvkách kleslo z normálnych 230 V na 140 V v jednej miestnosti a až na 116 V v ďalšej. Tento jav naznačuje problém s prechodovými odpormi v spojoch, poškodenými vodičmi alebo nedostatočným prierezom vodičov na dlhých úsekoch. Elektrárne v takýchto prípadoch odporúčajú dotiahnuť skrutky na svorkovniciach zásuviek, čo môže pomôcť znížiť prechodový odpor.
Výroba, prenos a distribúcia energie! | LynxE Learning
Bezpečnosť na Prvom Mieste: Správne Zapojenie Zásuviek
Správne zapojenie zásuviek je základným predpokladom bezpečnej prevádzky elektroinštalácie.
- Vypnutie napájania: Pred akoukoľvek prácou na elektroinštalácii je nevyhnutné vypnúť príslušný istič alebo hlavný vypínač.
- Identifikácia vodičov: V moderných inštaláciách sa používajú farebne označené vodiče: hnedý (prípadne čierny alebo sivý) pre fázu (L), modrý pre neutrálny vodič (N) a žltozelený pre ochranný vodič (PE). V starších systémoch TN-C môže byť prítomný len dvojvodičový kábel s fázou a PEN vodičom.

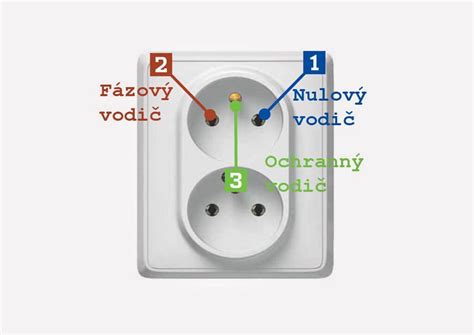

- Pripojenie vodičov:
- Fázový vodič (L) sa pripája na ľavú zdierku.
- Neutrálny vodič (N) sa pripája na pravú zdierku.
- Ochranný vodič (PE) sa pripája na stredový kolík.
- Dĺžka vodičov: Pri skracovaní káblov je dôležité nechať dostatočnú rezervu. Žltozelený ochranný vodič by mal byť o niečo dlhší ako ostatné, aby v prípade nežiaduceho vytrhnutia zásuvky zo steny zostal ako posledný pripojený.
- Typy svoriek: V zásuvkách sa používajú rôzne typy svoriek (skrutkové, strmeňové, dutinové, pružinové). Je dôležité dodržiavať pokyny výrobcu pre odizolovanie vodičov a ich správne upevnenie.
- Hliníkové vodiče: Pri práci s hliníkovými vodičmi je potrebná zvýšená opatrnosť, pretože sú krehké a náchylné na poškodenie.

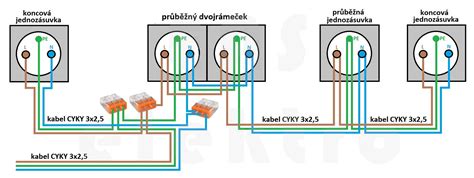

- Viacnásobné zásuvky: Ak je na jednom okruhu pripojených viacero zásuviek, je potrebné správne prepojiť káble v inštalačných krabiciach.
- Kontrola zapojenia: Po zapojení je nevyhnutné vykonať kontrolu pomocou jednopólovej skúšačky na správnosť zapojenia.
Štandardizácia a Bezpečnostné Normy
Moderné elektroinštalácie sa riadia prísnymi normami (napr. STN) a používajú farebné kódovanie vodičov na zvýšenie bezpečnosti. Sústavy TN-C sa v nových inštaláciách už nepoužívajú. Okrem základných zásuviek existujú aj špecializované typy, ako sú zásuvky s GFCI (prerušovač zemného spojenia) pre zvýšenú ochranu pred úrazom, USB zásuvky pre pohodlné nabíjanie, inteligentné zásuvky pre diaľkové ovládanie a zásuvky odolné voči manipulácii či poveternostným vplyvom.
Pri výbere a inštalácii elektrických zásuviek je dôležité dbať na ich označenie bezpečnostnými certifikátmi (napr. CE, UL), ktoré potvrdzujú ich súlad s medzinárodnými bezpečnostnými normami. Tieto normy pomáhajú minimalizovať riziko úrazov elektrickým prúdom, požiarov a poškodenia spotrebičov.
Zásuvka je síce bežnou súčasťou našich domovov, ale jej správne pochopenie a inštalácia sú kľúčové pre našu bezpečnosť. V prípade akýchkoľvek pochybností alebo problémov s elektrickou inštaláciou je vždy najlepšie obrátiť sa na kvalifikovaného elektrotechnika.
