Pri stavbe či rekonštrukcii domu ľudia dbajú na rôzne maličkosti, aby bývanie zodpovedalo ich predstavám. Na správne rozmiestnenie elektrických zásuviek a vypínačov svietidiel však neraz zabúdajú, alebo si to nechávajú na poslednú chvíľu. Ak sa chcú vyhnúť neželaným kompromisom, často sa to potom nezaobíde bez vysekávania nových káblových rozvodov do čerstvo omietnutej a vymaľovanej steny. Dobre naplánovaná elektroinštalácia zvýši komfort a bezpečnosť vášho bývania. Pred realizáciou si vyhotovte detailný plán a poraďte sa s odborníkom, aby spĺňal všetky normy. Správne navrhnutá výška vypínačov a zásuviek patrí medzi často podceňované témy pri plánovaní elektroinštalácie. Mnohí stavebníci či majitelia domov sa tým začnú zaoberať až v momente, keď im elektrikár ukáže predvŕtané otvory v stenách - a vtedy je už neskoro robiť zásadné zmeny. Výška vypínačov priamo ovplyvňuje komfort bývania, bezpečnosť aj estetický dojem interiéru. Okrem toho ju ovplyvňujú odporúčané normy, typ bývania, špecifické potreby používateľov či rozmiestnenie nábytku.
Myslite na deťúrence a ergonómiu
Pred konečným rozhodnutím, kde dáte urobiť vypínače svetiel, sa najprv poprechádzajte po byte a predstavte, aké to bude, až budete bývať. Dôležité je myslieť najmä na osvetlenie prechodových miestností, kde by vám mohlo prekážať, že napríklad kvôli zhasnutiu svetla v predsieni sa musíte vrátiť nazad k vchodovým dverám. Určite je pohodlnejšie mať dva vypínače, jeden na začiatku a druhý na konci chodby. Pozornosť venujte aj výške umiestnenia vypínačov. Kým v minulosti sa inštalovali relatívne vysoko, dnes je bežným štandardom približne 1,2 metra od podlahy. „Nie je to samozrejme dogma. Ak sa vám táto výška nepozdáva, môžete si zvoliť inú,“ hovorí Robert Šimčík zo Schneider Electric. Myslite však na najmenších členov rodiny. Výhodou umiestnenia vypínačov v nižšej výške je, že naň dosiahnu aj deti okolo troch rokov, takže si dokážu zapnúť svetlo bez toho, aby museli vyliezť na stoličku.
Výška vypínačov sa môže na prvý pohľad zdať ako detail, no v praxi môže pár centimetrov ovplyvniť každodenný komfort. Vypínače používa každá osoba v domácnosti niekoľkokrát denne - deti, dospelí aj seniori. Ak sú vypínače umiestnené príliš vysoko alebo nízko, môže to znižovať pohodlie a pôsobiť neprakticky. Bežne odporúčaná výška vypínačov sa pohybuje medzi 105-120 cm od podlahy, pričom moderné domácnosti často siahajú po nižšej hodnote okolo 105 cm, ktorá zodpovedá ergonomickému pohybu ruky pri prechádzaní dverami. Vďaka tomu možno svetlá intuitívne zapínať bez nutnosti dvíhať ruku príliš vysoko. Vypínače sa montujú vo výške 90 - 120 cm (odporúča sa 105 cm) a 10 - 30 cm od vonkajšej strany dverného otvoru.
Ďalšou možnosťou, ako si zjednodušiť bývanie je umiestniť na chodbu detektor pohybu. Umiestnite ho do ro মাঝারি výšky ako vypínač, pretože býva súčasťou sortimentu moderných vypínačov a zásuviek.
Rozdiely medzi výškou vypínačov a zásuviek
Kým výška vypínačov sa orientuje na ergonómiu, zásuvky sa v domácnosti rozmiestňujú podľa funkčnosti. Kým v obytných miestnostiach sa ich spodná hrana často umiestňuje vo výške 25-30 cm, norma na výšku zásuvky od podlahy stanovuje minimálne bezpečnostné požiadavky a odporúčania, ktoré treba rešpektovať. Požiadavky sa líšia podľa typu miestnosti - obývačka, kuchyňa či kúpeľňa majú rozdielne pravidlá a bezpečnostné zóny.
V minulosti sa zásuvky inštalovali k vypínačom a zvyčajne sa umiestňovali vyššie, najmä kvôli bezpečnosti detí. Už dlhšie sa títo elektrickí súrodenci oddeľujú a zásuvky bývajú obvykle bližšie pri podlahe. Je to praktickejšie, či už pre vysávač, ale aj iné elektrospotrebiče. O ochranu detí sa starajú bezpečnostné poistky, ktoré im neumožňujú strkať prsty alebo predmety do zásuvky. Opäť však platí, že pre umiestnenie zásuviek neexistujú žiadne záväzné pravidlá.
Zásuvky sa v bežnej praxi montujú približne 20 - 30 cm nad hotovou podlahou. Vypínače sa často umiestňujú vo výške 90 - 120 cm nad podlahou, pričom veľmi obľúbená je komfortná výška okolo 105 - 115 cm.
Najčastejšie chyby pri realizácii
Medzi časté problémy pri umiestňovaní vypínačov a zásuviek patria:
- Vypínač umiestnený za krídlom dverí.
- Zásuvky nedostupné pri plánovanom nábytku.
- Nedostatočný počet zásuviek v kuchyni.
- Zásuvky umiestnené v nebezpečných zónach kúpeľne.
- Príliš nízka alebo nepraktická výška zásuvky na práčku či sušičku.
Všetkým týmto chybám sa dá vyhnúť správnym plánovaním ešte pred začiatkom elektroinštalácie.
Odporúčané normy a štandardy: Ako určiť správnu výšku vypínačov a zásuviek v rôznych miestnostiach
Hoci slovenské technické normy nestanovujú presnú povinnú výšku vypínačov, odporúčaný štandard sa pohybuje medzi 105-120 cm. Mnohí projektanti dnes odporúčajú hodnotu 105 cm, ktorá je komfortná a vyhovuje aj deťom či seniorom. Výška vypínačov by mala byť rovnaká v celom podlaží - pomáha to vytvoriť vizuálnu jednotnosť a predchádzať chaosu pri orientácii v domácnosti.
Norma na výšku zásuvky od podlahy sa najčastejšie uvádza v rozmedzí:
- 25-30 cm v obytných miestnostiach.
- 100-110 cm pre zásuvky nad kuchynskou linkou.
- Nad 130 cm pre špeciálne účely (digestor, nástenné spotrebiče, technické priestory).
Pri rekonštrukciách starších domov je možné výšku upraviť podľa potrieb, no odporúčania z bezpečnostných dôvodov treba rešpektovať.

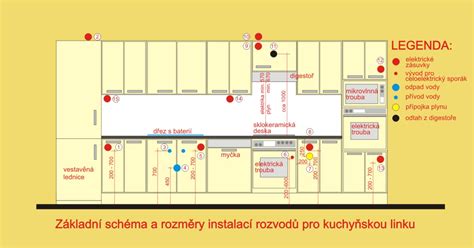

Špecifické priestory: výška zásuviek a vypínačov v kuchyni
Kuchyňa je pri inštalačných zónach špecifická - kombinuje elektroinštaláciu, vodu, odpad, digestor, vstavané spotrebiče a často aj ostrovček. Veľmi dôležité je aj správne dimenzovanie okruhov a prierezov káblov. Pre orientačný výber prierezu a istenia môžete využiť expertné kalkulačky prierezu vodiča a úbytku napätia.
Výška zásuviek v kuchyni sa odvíja od výšky pracovnej dosky. Bežne sa používa výška 100-110 cm, aby boli zásuvky ľahko dostupné, no zároveň dostatočne vzdialené od drezovej zóny. Základné odporúčania:
- Nad pracovnou doskou: 100-110 cm.
- Pre vstavané spotrebiče: podľa výšky spotrebiča (rúra, chladnička, mikrovlnka).
- Pre digestor: približne 180-200 cm.
Dobrou praxou je umiestniť zásuvky tam, kde skutočne budú spotrebiče - nie tam, kde by len teoreticky mohli byť.
V kuchyni budete potrebovať veľa zásuviek. Toľké množstvo elektrických spotrebičov nenájdete v žiadnej inej miestnosti. Odporúča sa mať aspoň 4 zásuvky nad kuchynskou linkou.
Bezpečnosť v kúpeľni: výška zásuviek a zóny podľa normy
V kúpeľni platia prísnejšie pravidlá. Priestor sa delí na zóny podľa vzdialenosti od vane a sprchového kúta. Kúpeľňa patrí medzi priestory so zvýšeným rizikom úrazu elektrickým prúdom.
Na základe normy ČSN 33 2000-7-701 ed.2 z roku 2007, ktorá určuje pravidlá inštalácie bezpečnostnými zónami, sa v kúpeľniach dodržiavajú nasledovné pravidlá:
- Zóna 0: Vnútorný priestor umývadla, vane alebo sprchovacieho kúta. V tejto zóne sa nesmú nachádzať žiadne elektroinštalácie.
- Zóna 1: Priestor od okraja vane alebo sprchy do výšky 225 cm od podlahy. Tu sa môžu nachádzať iba zariadenia na bezpečné malé napätie (striedavé do 12 V, jednosmerné do 25 V), pričom zdroj napätia musí byť mimo zón 0-2.
- Zóna 2: Priestor vodorovne do vzdialenosti 60 cm od zóny 1, vo výške 225 cm nad podlahou až do stropu. Tu môžu byť umiestnené zariadenia ako napájacie jednotky pre holiace strojčeky, ventilátory, vykurovacie zariadenia, spínače a zásuvky na bezpečné malé napätie, pričom ich zdroj musí byť mimo zón 0-2.
- Zóna 3: Priestor nadväzujúci na zónu 2 do vzdialenosti 240 cm. Tu môžu byť umiestnené zásuvky chránené oddeľovacím transformátorom alebo samočinným odpojením od zdroja pri použití prúdového chrániča (menovitý rozdielový prúd nesmie presahovať 30 mA).
Umiestnenie zásuvky a vypínača v kúpeľni určuje takzvaný umývací priestor. Je to pruh steny v šírke umývadla, ktorý stúpa od podlahy k stropu nad umývadlom a pod ním. Zásuvky a vypínače môžu byť inštalované iba mimo umývacieho priestoru, aby bola dodržaná bezpečná vzdialenosť od vody.
Odporúčania:
- Zásuvky by mali byť umiestnené mimo dosahu vody, minimálne 60 cm od vane alebo sprchy.
- Bežná výška zásuviek v kúpeľni je 120-140 cm, aby neboli v striekajúcej zóne.
- Vždy je potrebné použiť prúdový chránič (RCD).
Spotrebiče so špeciálnymi požiadavkami: výška zásuvky na práčku
Výška zásuvky na práčku sa často rieši nesprávne. Ak je zásuvka umiestnená príliš nízko, hrozí jej kontakt s vodou pri havárii alebo zatekaní.
Odporúča sa:
- Výška zásuvky na práčku 120 cm.
- Zásuvku umiestniť na bočnú stenu mimo prívodu vody.
- Vyhnúť sa priamemu umiestneniu za práčku - sťažuje to prístup a servis.
Pri kombinovaných spotrebičoch (práčka + sušička) je vhodné použiť dve samostatné zásuvky.
Ako prispôsobiť výšku vypínačov vašej domácnosti: odporúčania podľa typu bývania a používateľov
Rodiny s deťmi
Ak máte malé deti, je dobré prispôsobiť výšku vypínačov tak, aby ich deti dosiahli už od útleho veku. Nižšia výška vypínačov (okolo 105 cm) je pre deti oveľa dostupnejšia a zároveň nepredstavuje bezpečnostné riziko, keďže vypínače nepracujú s vysokým napätím ako zásuvky. Zásuvky by však mali mať detské poistky a byť umiestnené v minimálnej odporúčanej výške.
Bezbariérové bývanie
Pri navrhovaní bezbariérového priestoru je potrebné rešpektovať odporúčania podľa noriem pre osoby s hendikepom:
- Výška vypínačov môže byť nižšia (90-100 cm).
- Zásuvky by nemali byť príliš nízko, aby osoby na vozíku nemuseli zbytočne siahať na zem.
- Odporúča sa jednotná výška v celom priestore.
V praxi sa za optimálnu bezbariérovú výšku vypínačov považuje cca 90 - 100 cm, aby boli dobre dosiahnuteľné z invalidného vozíka.
Moderné smart domácnosti
Ak používate inteligentné ovládanie, môžete si dovoliť aj alternatívne riešenia:
- Menší počet tradičných vypínačov.
- Vypínače umiestnené nižšie alebo vyššie podľa dizajnu.
- Centrálne ovládacie panely na špecifických miestach.
Výška vypínačov tu prestáva byť striktne daná normami, no mala by stále zostať ergonomicky prijateľná.
Praktické tipy pre realizáciu elektroinštalácie: ako sa vyhnúť chybám pri určovaní výšky vypínačov a zásuviek
Kedy definitívne určiť výšku - pred omietkami alebo po vytýčení nábytku?
Najväčšou chybou je určovať výšku vypínačov a zásuviek bez jasnej predstavy o tom, kde bude nábytok. Pred montážou elektroinštalácie je ideálne mať:
- Návrh kuchyne.
- Rozmiestnenie postelí.
- Televíznych zostáv.
- Pracovného stola.
- Kúpeľňového vybavenia.
Len tak sa dá presne určiť výška zásuviek v kuchyni či poloha zásuvky na práčku, aby boli praktické a zároveň esteticky skryté.
Praktické usporiadanie zásuviek v kuchyni
Pred realizáciou si premyslite:
- Koľko spotrebičov budete používať naraz.
- Kde budú trvalo umiestnené.
- Kde potrebujete občasné napájanie (mixér, rýchlovarná kanvica).
Zásuvky nad pracovnou doskou by mali byť oddelené od vodných zdrojov, pričom výška zásuviek v kuchyni sa prispôsobuje výške pracovnej dosky - ideálne 100-110 cm.
Kontrola počas montáže
Mnohí elektrikári majú zaužívané postupy, no vy sami ste tí, ktorí budú pri vypínačoch a zásuvkách fungovať každý deň. Preto je vhodné:
- Skontrolovať výšku pred finálnym vŕtaním.
- Vizuálne si „vyskúšať“ dosah ruky.
- Preveriť umiestnenie voči budúcim skrinkám, dverám či spotrebičom.
Odporúčania pri rekonštrukciách
Rekonštrukcie často odhaľujú staré rozvody, ktoré nevyhovujú dnešným štandardom. Vtedy je vhodné:
- Zvýšiť počet zásuviek.
- Upraviť výšky podľa súčasných potrieb.
- Presunúť vypínače na logickejšie miesta.
- V kúpeľni doplniť prúdový chránič aj pri starších inštaláciách.
Inštalačné zóny a vedenie káblov
Inštalačné zóny sú definované pásma v stavebných konštrukciách, v ktorých sa zvyčajne vedú elektrické vedenia a osádzajú prístroje (zásuvky, vypínače, dátové zásuvky a pod.). Základný princíp je, že vedenia sa ukladajú zvislo a vodorovne v určených pásoch. V týchto pásmach môžete pri budúcich zásahoch (vŕtanie, kotvenie nábytku, montáž kuchyne) očakávať prítomnosť káblov.
V praxi rozlišujeme dve hlavné skupiny zón: zvislé (vertikálne) a vodorovné (horizontálne) inštalačné zóny. Zvislé zóny vedú od podlahy po strop a zvyčajne sú široké približne 10 - 20 cm. Prvok (zásuvka, vypínač) je napojený káblom, ktorý ide kolmo hore alebo dole, nikdy šikmo cez stenu. Z rozvádzača sa vedú hlavné trasy väčšinou v hornej alebo dolnej vodorovnej zóne a odtiaľ zvislými pásmi k jednotlivým zásuvkám a vypínačom. Šikmé vedenie káblov medzi zásuvkami alebo vypínačmi sa pri bytových a domových elektroinštaláciách považuje za nevhodné riešenie.
Tip z praxe: Ak sa stavba realizuje podľa projektu, po dokončení hrubej elektroinštalácie si nechajte od elektrikára zjednodušenú schému inštalačných zón.
Aj pri dodržaní inštalačných zón je rozumné mať elektroinštaláciu zdokumentovanú. Elektroinštalácia patrí medzi rizikové časti stavby a pri chybách môže dôjsť k úrazu elektrickým prúdom alebo k požiaru. Ak uvažujete o rekonštrukcii starej elektroinštalácie, odporúčame vám prizvať elektrikára už v štádiu plánovania. Pomôže vám navrhnúť nové rozvody tak, aby spĺňali aktuálne normy a boli pripravené aj na budúce požiadavky.
Princíp zvislých a vodorovných inštalačných zón platí aj pri drevostavbách.

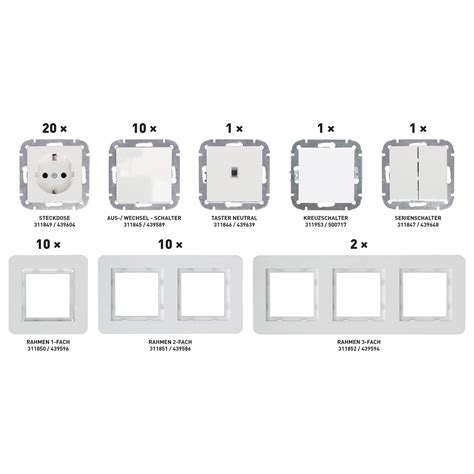

Nech to navzájom ladí: Dizajn a kvalita vypínačov
Nie je vypínač ako vypínač. V obchodoch nájdete vypínače rôznej kvality. „V najnižšom cenovom segmente sú dostupné vypínače aj za dve eurá. Odlišujú sa materiálom, dizajnom, no najmä životnosťou. Zatiaľ čo najlacnejšie typy vydržia dva až päť rokov, prémiové modely vás môžu aj prežiť,“ upozorňuje R. Šimčík. Drahšie vypínače spravidla majú kovový montážny rámik, ktorý je odolnejší a trvácnejší. Určite by ste mali venovať pozornosť aj dizajnu. „Ak si zariaďujete prechodné bývanie, pravdepodobne nebudete investovať do drahých vypínačov. Iné je to však, ak si staviate svoj vysnívaný dom a chcete, aby všetko so všetkým ladilo. Vtedy je lepšie siahnuť po kvalitnom a štýlovom vypínači, povedzme po sklenenom, ktorý zapadne presne do vášho moderného interiéru, či po bridlicovom rámiku, ktorý sa takmer stratí v obklade pri kozube,“ vysvetľuje R. Šimčík. Schneider Electric má v ponuke prémiový rad vypínačov Unica Class, ktorý tvoria štýlové kúsky z prvotriednych prírodných materiálov. Drahé rámčeky z prírodných materiálov nemusíte mať v celej domácnosti.
Pri výbere vypínačov a zásuviek je dôležité zvážiť nielen ich funkčnosť a umiestnenie, ale aj dizajn. Moderné vypínače a spínače dnes ponúkajú rôzne rozmery a dizajnové rady. Vždy odporúčame vybrať jednu dizajnovú radu a dodržiavať ju v celom objekte pre jednotný vzhľad. Výber jednej modelovej rady vypínačov má okrem harmonického vzhľadu výhodu aj pre elektroinštalatéra, nakoľko sa tým zjednotí aj postup montáže.
Zatočte s koronavírusom: Vypínače pre vyššiu hygienu
Vedeli ste, že vypínače môžu prispieť i k väčšej domácej hygiene, čo je dnes v dôsledku pandémie koronavírusu aktuálnejšie ako kedykoľvek predtým? Na vypínače pri upratovaní príliš nemyslíme, hoci na ich povrchu môže prežívať množstvo bacilov. V mikroskopických škárach a škrabancoch sa choroboplodným zárodkom veľmi dobre darí. Vypínač je pritom jedna z prvých vecí, na ktorú siahame po príchode domov. Vypínače Merten od Schneider Electric sú vyrobené z plastu so špeciálnym povrchom Active, ktorý obsahuje kladne nabité ióny striebra. Tie nielenže spoľahlivo ničia väčšinu mikróbov, ale zabraňujú aj ich ďalšiemu množeniu. S postupujúcim časom sa znižuje ich početnosť, až vymiznú úplne.
S výhľadom na budúcnosť: Plánujte s rezervou
Rozhodnúť, koľko elektrických zásuviek dať urobiť a kam, sa môže zdať zložité. Mali by ste mať aspoň približnú predstavu, aké elektrospotrebiče budete využívať. Plánujte však aj s výhľadom do budúcnosti, nemyslite len na prítomnosť. To, že momentálne v kuchyni nepotrebujete zásuvku na umývačku riadu, ešte neznamená, že sa vám o pár rokov nezíde, keď manželka zmení názor.
Odporúča sa myslieť na budúcnosť. Teraz síce neplánujete, ale v budúcnosti sa to možno zíde. Predpripravte si rozvody pri realizácii elektroinštalácie alebo si nechajte vyvedené trubky, v ktorých viete neskôr viesť potrebnú kabeláž pre fotovoltaiku alebo nabíjačku pre elektromobil. V niektorých prípadoch si ľudia montujú aj zásuvky s USB alebo HDMI portom.
Pri plánovaní elektroinštalácie je vždy lepšie mať zásuviek viac, ako potom ťahať zbytočne káble, používať predlžovačky a podobne. V súčasnej dobe ultimátne rýchleho technologického pokroku bez problémov nájdete využitie a uplatnenie u väčšiny zásuviek, ktoré sa rozhodnete v domácnosti implementovať.
Zhrnutie: Kľúčové odporúčania pre ideálnu výšku vypínačov a zásuviek
Správne nastavená výška vypínačov a zásuviek priamo ovplyvňuje pohodlie, bezpečnosť a dlhodobú funkčnosť elektroinštalácie. Hoci existujú odporúčané normy, vždy by ste mali brať do úvahy reálne potreby vašej domácnosti - výšku pracovnej dosky, typ spotrebičov, vek používateľov či dispozičné riešenie interiéru.
Kľúčové odporúčania:
- Výška vypínačov: 105-120 cm (odporúčaná komfortná výška 105 cm).
- Obytné miestnosti - zásuvky: 25-30 cm od podlahy.
- Výška zásuviek v kuchyni: 100-110 cm nad pracovnou doskou.
- Výška zásuviek v kúpeľni: 120-140 cm (mimo zóny, kde dostrekne voda), vždy s prúdovým chráničom.
- Výška zásuvky na práčku: 120 cm, najlepšie na bočnej stene.
Čím viac času venujete plánovaniu elektroinštalácie, tým menej kompromisov urobíte po nasťahovaní. Je nevyhnutné starostlivo premyslieť umiestnenie vypínačov a zásuviek a zvážiť, na akých miestach ich nainštalujeme. Pokiaľ to nebudeme mať dobre rozvrhnuté, tak sa môže stať, že zásuviek a vypínačov bude málo alebo budú mať zlú pozíciu a s rozvrhnutým nábytkom sa to bude zle prerábať.
