Meranie kompresie, čiže kompresných tlakov vo valcoch, je jednou z najdôležitejších diagnostických metód, ktorá nám poskytuje presné informácie o celkovom stave spaľovacieho motora. Tento proces nám umožňuje odhaliť skryté problémy skôr, než sa prejavia vážnejšími poruchami a nákladnými opravami. Pochopenie toho, čo kompresný tlak predstavuje, ako sa meria a aké hodnoty sú považované za normálne, je kľúčové pre každého majiteľa automobilu, ktorý chce udržať svoje vozidlo v optimálnej kondícii.
Čo je kompresný tlak a prečo je dôležitý?
Kompresný tlak je maximálny tlak, ktorý dosiahne zmes paliva a vzduchu vo valci na konci kompresného zdvihu, tesne pred zapálením iskrou. Jeho hodnota nie je statická a závisí od viacerých faktorov:
- Kompresný pomer: Toto je pomer objemu valca pri dolnej úvrati piesta k objemu valca pri hornej úvrati piesta. Vyšší kompresný pomer zvyčajne znamená vyšší kompresný tlak.
- Otáčky motora: Pri vyšších otáčkach motora má piest menej času na stlačenie zmesi, čo môže mierne ovplyvniť nameraný tlak.
- Stupeň plnenia valcov: Množstvo zmesi nasatej do valca ovplyvňuje aj výsledný tlak.
- Tesnosť spaľovacieho priestoru: Toto je jeden z najkritickejších faktorov. Akékoľvek netesnosti, či už okolo piestnych krúžkov, ventilov alebo tesnenia hlavy valcov, môžu spôsobiť pokles kompresného tlaku.
Pre správnu funkciu motora je nevyhnutné, aby bol kompresný tlak vo všetkých valcoch čo najrovnomernejší. Výrazné rozdiely medzi jednotlivými valcami signalizujú problém, ktorý treba riešiť.
Normálne hodnoty kompresných tlakov
Presné hodnoty kompresných tlakov sa líšia v závislosti od typu motora. Pre zážihové (benzínové) motory sa bežne uvádzajú hodnoty v rozmedzí 1,0 až 1,2 MPa (megapascalov), čo zodpovedá približne 10 až 12 barom. Pri vznetových (dieselových) motoroch sú tieto hodnoty výrazne vyššie, typicky v rozmedzí 3,0 až 3,5 MPa (30 až 35 barov), vzhľadom na vyšší kompresný pomer a odlišný spôsob zapaľovania.
Je dôležité poznamenať, že tieto hodnoty sú orientačné. Každý výrobca môže udávať špecifické hodnoty pre svoje motory. Kľúčová je však rovnomernosť tlakov medzi jednotlivými valcami. Rozdiel medzi najvyšším a najnižším tlakom by nemal presiahnuť 0,5 až 1 bar. Niektorí odborníci považujú za kritické už hodnoty okolo 11,5 baru pri benzínových motoroch a odporúčajú kontrolu hlavy valcov.
Ako sa meria kompresný tlak?
Na meranie kompresného tlaku sa používa špecializovaný prístroj nazývaný kompresiometer. Jedná sa o manometer pripojený k hadici s adaptérom, ktorý sa skrutkuje do otvoru pre zapaľovaciu sviečku (pri benzínových motoroch) alebo žeraviacu sviečku (pri dieselových motoroch).
Postup merania:
- Príprava motora: Pred samotným meraním je dôležité, aby bol motor zohriaty na prevádzkovú teplotu (cca 90°C). Teplota motora ovplyvňuje rozťažnosť materiálov a vymedzuje vôľu medzi piestom a valcom, čím sa dosiahnu presnejšie výsledky.
- Odstránenie zapaľovacích/žeraviacich sviečok: Zo všetkých valcov sa odstránia príslušné sviečky.
- Odpojenie palivového systému a zapaľovania: Aby sa predišlo nechcenému naštartovaniu motora počas merania, je potrebné odpojiť prívod paliva (napr. vybratím poistky palivového čerpadla) a systém zapaľovania (napr. odpojením zapaľovacej cievky).
- Meranie: Do otvoru pre sviečku sa naskrutkuje kompresiometer. Motor sa potom štartérom pretočí niekoľkokrát (zvyčajne 4-6 zdvihov piesta na každý valec), kým tlak na manometri prestane stúpať.
- Záznam hodnôt: Nameraný tlak sa zaznamená a postup sa opakuje pre každý valec motora. Niektoré kompresiometre majú funkciu aretácie tlaku, ktorá umožňuje pohodlné odčítanie.
Pri meraní benzínových motorov je bežné používať sady s adaptérmi pre rôzne typy závitov zapaľovacích sviečok (napr. 14 x 1,25 mm a 18 x 1,25 mm). Dĺžka tlakovej hadice býva okolo 300 mm, čo zabezpečuje dostatočný priestor pre manipuláciu.
Diagnostika problémov pomocou kompresného testu
Ak namerané hodnoty kompresného tlaku nie sú v norme alebo vykazujú veľké rozdiely medzi valcami, je potrebné pátrať po príčinách netesnosti spaľovacieho priestoru.
Možné príčiny nízkej kompresie:

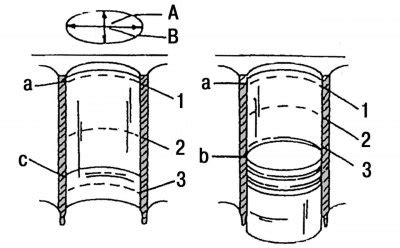

- Únik cez piestne krúžky: Opotrebované alebo poškodené piestne krúžky umožňujú únik stlačenej zmesi do kľukovej skrine. Tento problém sa dá diagnostikovať tak, že sa do valca vstrekne malé množstvo motorového oleja. Ak sa tlak po vstreknutí oleja výrazne zvýši, je pravdepodobné, že problémom sú práve piestne krúžky. Olej totiž dočasne utesní medzeru medzi piestom a valcom.
- Únik cez ventily:
- Netesnosť medzi ventilom a sedlom ventilu: Môže byť spôsobená usadeninami uhlíka, mechanickým poškodením (napr. ohnutý driek ventilu) alebo opotrebením sedla ventilu. Pri dieselových motoroch sa odporúča počkať, kým sa motor zohreje nad 50°C a potom otočiť kľukovým hriadeľom. Ak ventil uniká, je možné počuť syčivý zvuk na prívodnom potrubí vzduchu alebo cítiť únik tlaku pri každom valci.
- Netesnosť sedla ventilu a hlavy valcov: Tento problém je menej častý a súvisí skôr s celkovou tesnosťou bloku motora a hlavy.
- Únik cez tesnenie hlavy valcov: Poškodené alebo prepálené tesnenie hlavy valcov môže spôsobiť únik tlaku medzi jednotlivými valcami, do chladiaceho systému alebo do olejovej sféry.
- Znížený kompresný pomer: Toto môže byť spôsobené napríklad nesprávnou montážou tesnenia hlavy valcov (príliš hrubé), nadmerným obrúsením hlavy valcov alebo zmenou polomeru kľukového hriadeľa pri brúsení.
- Vysoký sací odpor: Zvýšený odpor pri nasávaní vzduchu môže obmedziť plnenie valca zmesou, čo sa môže sekundárne prejaviť aj nižšou kompresiou.
Riešenie problémov s kompresiou:
V závislosti od príčiny môže byť riešenie rôzne:
- **Vým
ena piestnych krúžkov:** Pri výraznom opotrebení je nutná výmena krúžkov, prípadne aj honovanie valcov.
- Repas hlavy valcov: Zahŕňa kontrolu, čistenie, prípadne výmenu ventilov, ich sediel a ich presné nastavenie (tzv. "zarovnanie" ventilov). Pri benzínových motoroch, ako napríklad Škoda Fabia 1.2 HTP, sa pri hodnotách tlaku okolo 11,5 baru odporúča zvážiť repas hlavy valcov, aby sa predišlo ďalšiemu poškodeniu sediel ventilov.
- **Vým
ena tesnenia hlavy valcov:** Pri poškodení tesnenia je nevyhnutná jeho výmena.
- Odstránenie usadenín: Pravidelné čistenie ventilov a spaľovacieho priestoru od karbónových usadenín môže pomôcť predchádzať problémom s tesnením ventilov.
Špecifické nástroje a príslušenstvo
Na trhu existuje široká ponuka kompresiometrov a súvisiacich nástrojov. Sady sa líšia počtom a typom adaptérov, rozsahom manometra a prídavnými funkciami.
- Kompresiometre pre benzínové motory: Sú štandardne vybavené adaptérmi pre zapaľovacie sviečky. Rozsah manometra sa zvyčajne pohybuje od 0 do 21 Bar (2,1 MPa). Niektoré sady obsahujú aj zapisovacie štítky pre evidenciu nameraných hodnôt.
- Kompresiometre pre dieselové motory: Majú robustnejšiu konštrukciu a širší rozsah merania (napr. 0-70 Bar, 0-1000 PSI), pretože dieselové motory pracujú s oveľa vyššími tlakmi.
- Adaptéry na stlačený vzduch: Tieto adaptéry umožňujú pripojiť kompresor k valcu a pomocou stlačeného vzduchu identifikovať miesto úniku, napríklad pri odstraňovaní ventilových pružín bez demontáže hlavy valcov.
Pri výbere kompresiometra je dôležité zohľadniť typy motorov, s ktorými budete pracovať, a požadovanú presnosť merania.
Príklady z praxe a ich interpretácia
Diskusie na fórach často poukazujú na nejasnosti pri interpretácii nameraných hodnôt. Napríklad, ak sú namerané tlaky v benzínovom motore 11, 10 a 11,5 baru, hoci sa môžu zdať na prvý pohľad v norme, rozdiel 1,5 baru medzi valcami už môže signalizovať problém. V takýchto prípadoch sa odporúča ďalšia diagnostika, ktorá môže odhaliť napríklad podpalené ventily.
V prípade motora s nižšou kompresiou (napr. 5 barov na všetkých valcoch pri Alfa Romeo 2.0 V6 turbo) a zároveň s inými problémami (napr. tlakovanie vody do nádržky, olej na sviečkach) je potrebné komplexné posúdenie. Nízka kompresia môže byť dôsledkom viacerých faktorov, vrátane problémov s ventilmi, piestnymi krúžkami, alebo tesnením hlavy valcov. Je dôležité zmerať tlak viackrát, použiť overený merací prístroj a dodržať správny postup merania (správne zahriatie motora, dostatočné otáčanie štartérom).
Meranie Kompresie Motora Fabia 1.2Htp // Ako merať tlak motora v domacich podmienkach
Pochopenie kompresných tlakov a ich správna interpretácia je neodmysliteľnou súčasťou údržby spaľovacieho motora. Pravidelné meranie a včasná diagnostika môžu výrazne predĺžiť životnosť vášho vozidla a ušetriť vám nemalé náklady na opravy.
